FT230X Pinout, Configurarea driverului și Ghid de interfațare cu microcontrolere

Calculatoarele moderne folosesc de obicei porturi USB, dar multe microcontrolere și dispozitive încorporate încă comunică prin semnale seriale UART.Aici devine util FT230X.Acest articol explică pinout-ul FT230X, funcționarea internă, specificațiile electrice, configurarea driverului, conexiunea la microcontroler, performanța, comparațiile și utilizările în lumea reală.

Catalog

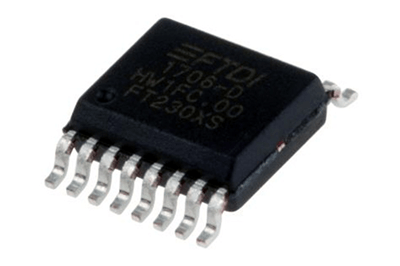

FT230X USB-la-UART interfață IC

The FT230X este un circuit integrat de interfață USB-la-UART compact de la FTDI.Acesta convertește datele USB de la un computer în semnale UART seriale asincrone, permițând hardware-ului extern să comunice prin liniile TX și RX.Cipul se ocupă de întregul protocol USB în interior, astfel încât reduce munca de firmware și simplifică designul serial USB.

Acceptă rate de date de la 300 baud până la 3 Mbaud, include generarea integrată a ceasului fără a fi nevoie de un cristal extern și oferă pini CBUS configurabili, semnale de unitate LED, inversare a semnalului UART și memorie încorporată pentru configurarea dispozitivului.De asemenea, acceptă driverele FTDI VCP și D2XX, ajutând dispozitivul să apară ca un port COM virtual pe sistemele acceptate.

FT230X este proiectat pentru hardware compact și cu consum redus, cu compatibilitate USB 2.0 Full Speed, resetare integrată, regulatoare interne, curent activ și suspendat scăzut și funcționare într-un interval extins de temperatură.

Informații de comandă:

parte Număr	Pachet Tip	Pin numără	Pachet Descriere	RoHS Stare
FT230XS-R	SSOP	16 ace	Mic mic Pachet Outline	Conform RoHS
FT230XQ-R	QFN	16 ace	Quad Flat Pachet fără plumb	Conform RoHS

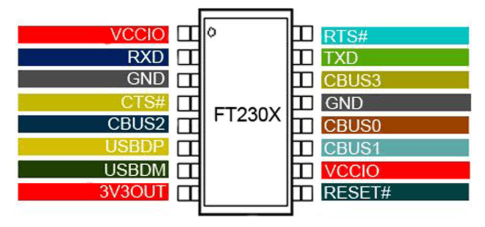

FT230X Pinout și prezentare generală hardware

FT230X include pini de comunicare USB, cum ar fi USBDP și USBDM, care se conectează direct la liniile de date USB.Pinii TXD și RXD gestionează transmisia și recepția serială UART, în timp ce RTS# și CTS# acceptă controlul opțional al fluxului hardware pentru o comunicare mai stabilă.

Pinurile legate de alimentare includ VCCIO, 3V3OUT și GND.VCCIO permite ca tensiunea interfeței UART să se potrivească cu nivelurile logice externe, în timp ce 3V3OUT oferă ieșirea internă reglată de 3,3 V.Cipul include, de asemenea, un pin RESET# pentru controlul resetarii hardware.

Pini configurabili suplimentari, cum ar fi CBUS0, CBUS1, CBUS2 și CBUS3 pot fi programați pentru funcții precum indicatoarele LED TX/RX, ieșirea ceasului sau funcționarea GPIO.Această flexibilitate ajută la simplificarea proiectării circuitelor externe, îmbunătățind în același timp controlul și monitorizarea interfeței.

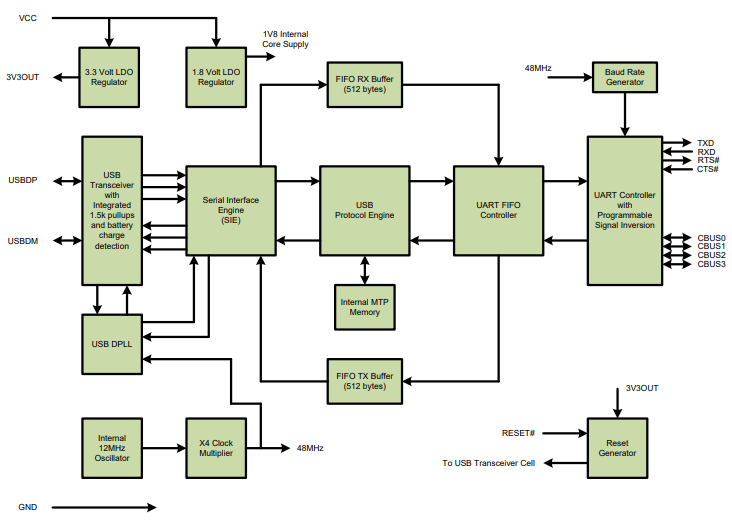

Funcționare internă FT230X

FT230X funcționează ca o punte între interfața USB a unui computer și un sistem de comunicații seriale UART.Pe plan intern, cipul convertește pachetele de date USB în semnale UART TX/RX pe care microcontrolerele și hardware-ul încorporat le pot înțelege.

Când sunt conectate la un computer, semnalele USB intră prin pinii USBDP și USBDM și trec în transceiver-ul USB integrat și Serial Interface Engine (SIE).SIE gestionează sarcini de comunicație USB de nivel scăzut, inclusiv decodarea pachetelor, sincronizarea, sincronizarea și gestionarea protocolului USB.Acest lucru permite microcontrolerului extern să comunice prin UART fără a implementa direct firmware-ul USB.

USB Protocol Engine procesează apoi datele USB primite și le transferă în bufferele interne FIFO.FT230X conține buffer-uri FIFO separate de transmisie și recepție de 512 de octeți, care ajută la fluidizarea fluxului de date și la reducerea întreruperilor de comunicare în timpul transferurilor seriale de mare viteză.

După tamponare, controlerul UART FIFO trimite datele către controlerul UART, unde datele USB sunt convertite în semnale seriale UART standard, cum ar fi TXD, RXD, RTS# și CTS#.Controlerul UART acceptă, de asemenea, inversarea semnalului programabil și setările de comunicare configurabile.

FT230X include un oscilator intern și un multiplicator de ceas care generează ceasurile de funcționare necesare intern, eliminând necesitatea unui cristal extern.Regulatoarele de tensiune integrate oferă surse interne stabile de 3,3 V și 1,8 V, în timp ce memoria internă MTP stochează informații de configurare a dispozitivului, cum ar fi descriptori USB și setări CBUS.

Această arhitectură integrată ajută la simplificarea designului hardware, la reducerea componentelor externe și la asigurarea unei comunicații stabile de la USB la serial cu un consum redus de energie.

Specificații electrice FT230X

Parametru	Caietul de sarcini
USB Standard	USB 2.0 complet Viteza
Rata de date USB	12 Mbps
Rata baud UART	300 baud la 3 Mbaud
Funcționează Tensiune	+5V Single Aprovizionare
Tensiune I/O UART	1,8 V până la 5 V Compatibil
Intern Ieșiri regulatoare	3,3 V și 1,8 V
Nivel logic Sprijin	3,3 V CMOS / 5 V Intrări tolerante
TX/RX FIFO Dimensiunea tamponului	512 octeți fiecare
Integrat Memorie	MTP de 2048 de octeți Memorie
Sursa ceasului	Intern Oscilator
Cristal exterior Necesar	Nu
Curent activ Consumul	8mA tipic
Suspendare USB Curent	125 µA tipic
Funcționează Interval de temperatură	-40°C până la +85°C
Format de date UART Sprijin	7 sau 8 biți de date
Opriți suport pentru biți	1 sau 2 biți de oprire
Suport de paritate	Impar, Par, Mark, Spațiu, niciunul
Tipuri de pachete	SSOP cu 16 pini, QFN cu 16 pini
Controlul fluxului Sprijin	RTS#, CTS#
Driver USB Sprijin	VCP și D2XX Șoferii
Moduri de alimentare USB	Alimentat cu autobuz, Auto-alimentat
Pinuri CBUS	Configurabil Funcții GPIO
Inversarea semnalului	Sprijinit
ESD/Resetare Caracteristici	Integrat Resetare la pornire
Conformitate	Conform RoHS

Performanța comunicațiilor FT230X

FT230X acceptă rate de transfer de date UART de la 300 baud până la 3 Mbaud, permițând atât comunicarea de control la viteză redusă, cât și schimbul de date seriale de mare viteză.Gestionarea protocolului USB integrat ajută la reducerea supraîncărcării de procesare pe microcontrolerul extern, ceea ce îmbunătățește eficiența comunicării și simplifică proiectarea sistemului.

Pentru a menține fluxul de date fluid în timpul transmisiei continue, FT230X include buffer-uri FIFO separate de transmisie și recepție de 512 octeți.Aceste tampoane ajută la minimizarea pierderii de date, la reducerea riscurilor de depășire și la îmbunătățirea stabilității în timpul comunicării cu debit mare.Sistemul intern de tamponare este util în special atunci când se gestionează transferurile de date în rafală sau comunicarea rapidă în serie între gazda USB și dispozitivul UART.

FT230X oferă, de asemenea, latență scăzută de comunicare și performanță stabilă de sincronizare prin sistemul său integrat de generare a ceasului.Deoarece cipul folosește un oscilator intern și un multiplicator de ceas, elimină necesitatea unui cristal extern, menținând în același timp acuratețea de timp UART fiabilă.Suportul de control al fluxului hardware prin RTS# și CTS# îmbunătățește și mai mult stabilitatea comunicării prin prevenirea depășirilor de buffer în timpul traficului intens de date.

În funcționarea practică, FT230X este cunoscut pentru stabilitatea fiabilă a conexiunii USB, consumul redus de energie și performanța constantă a driverului pe toate sistemele de operare acceptate.Transceiver-ul USB integrat, regulatoarele de tensiune și motorul de protocol ajută la reducerea complexității designului extern, menținând în același timp performanța fiabilă a comunicațiilor seriale în modelele hardware compacte.

Instalare driver FT230X și configurare software

FT230X utilizează FTDI Virtual COM Port (VCP) și drivere D2XX pentru a permite unui computer să recunoască dispozitivul ca port COM serial.După conectarea FT230X prin USB, sistemul de operare detectează în mod normal hardware-ul și încarcă automat driverul corespunzător.Odată instalat, dispozitivul apare în sistem ca o interfață de comunicație serială standard care poate fi utilizată cu software-ul terminalului, instrumentele de programare și platformele de dezvoltare încorporate.

Pentru sistemele Windows, utilizatorii instalează de obicei pachetul oficial de driver FTDI VCP.După instalare, FT230X poate fi verificat prin Device Manager în secțiunea Port COM.Sistemele Linux includ în general suport pentru driverul FTDI încorporat în nucleu, astfel încât dispozitivul este de obicei detectat automat fără pași suplimentari de instalare.macOS acceptă, de asemenea, driverele FTDI, deși versiunile de sistem mai noi pot necesita pachete de drivere actualizate sau aprobarea permisiunii de securitate în timpul instalării.

Instalarea corectă a driverului este importantă pentru o performanță stabilă a comunicațiilor.Driverele incorecte, cablurile USB deteriorate sau problemele de alimentare pot împiedica detectarea corectă a FT230X.În unele cazuri, utilizatorii pot fi nevoiți să selecteze manual driverul sau să repornească sistemul după instalare.Odată configurat corespunzător, FT230X oferă o comunicație serială stabilă cu latență scăzută și conectivitate USB fiabilă.

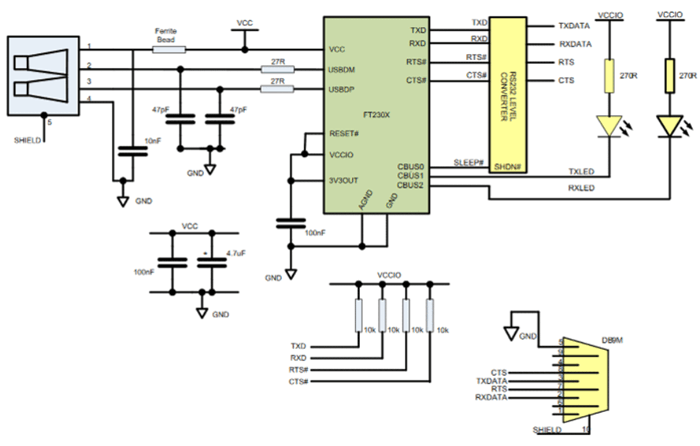

Cum să utilizați FT230X cu microcontrolere

FT230X conectează portul USB al computerului la interfața UART a unui microcontroler.În circuitul prezentat mai sus, FT230X primește semnale USB prin conectorul USB și le convertește în semnale de comunicare UART, cum ar fi TXD, RXD, RTS# și CTS#.Aceste semnale sunt apoi conectate direct la pinii UART al microcontrolerului pentru comunicarea în serie.

Pentru a stabili comunicarea corect, pinul FT230X TXD trebuie să se conecteze la pinul RX al microcontrolerului, în timp ce pinul FT230X RXD se conectează la pinul TX al microcontrolerului.Ambele dispozitive trebuie să partajeze aceeași conexiune la masă.Pinul VCCIO este folosit pentru a potrivi nivelul de tensiune logic UART cu microcontrolerul țintă, permițând compatibilitatea atât cu sistemele de 3,3V, cât și de 5V.

Circuitul include, de asemenea, protecție USB și componente de filtrare, cum ar fi granule de ferită, condensatoare și rezistențe pentru a îmbunătăți integritatea semnalului și a reduce zgomotul electric.Pinii CBUS sunt configurați pentru a conduce LED-urile de activitate TX și RX, permițând utilizatorilor să monitorizeze vizual transmisia de date în serie.

După instalarea driverului FTDI pe computer, FT230X apare ca un port COM virtual.Software-ul terminalului serial sau instrumentele de dezvoltare pot comunica direct cu microcontrolerul conectat prin USB.

FT230X vs alte convertoare USB-la-UART

Convertor IC	Interfață Tip	Max Viteza UART	cheie Puterea	Principal Limitare	Cel mai bun Caz de utilizare
FT230X	USB la UART	Sus la 3 Mbaud	Dimensiune compacta, drivere FTDI stabile, fără cristal extern	Mai puțini ace decât cipuri FTDI mai mari	Mic Design-uri de la USB la serial
FT232RL	USB la UART	Sus la 3 Mbaud	Matură, pe scară largă folosit, mai multe opțiuni I/O	Mai mare și de obicei cost mai mare	De uz general Adaptoare USB seriale
CH340	USB la UART	În mod obișnuit până la 2 Mbps	Cost redus și ușor de găsit	Suport șofer poate varia în funcție de sistem	USB buget module seriale
CP2102	USB la UART	Sus la 1 Mbps	Sofer bun suport și design compact	Baud maxim mai mic rata decât FT230X	Microcontroler placi de dezvoltare
PL2303	USB la UART	În mod obișnuit până la 1 Mbps	Frecvent la bătrâni Cabluri seriale USB	Clonează/driver probleme de compatibilitate	Moștenire de bază adaptoare seriale
MCP2221A	USB la UART/I2C	Sus la 460,8 kbps UART	Adaugă USB-la-I2C sprijin	UART mai lent performanta	Simplu Design de pod USB-I2C/UART

Aplicații reale ale FT230X

Depanarea sistemului încorporat

FT230X este utilizat pe scară largă pentru depanarea UART în sistemele încorporate.Inginerii conectează FT230X la microcontrolere pentru a monitoriza ieșirea serială, a vizualiza mesajele de diagnosticare și a testa comportamentul firmware-ului în timpul dezvoltării.Conexiunea USB stabilă și comunicarea fiabilă prin portul COM fac depanarea mai ușoară și mai consistentă.

Încărcarea firmware-ului

FT230X este integrat în mod obișnuit în hardware care necesită programare firmware prin comunicarea UART.Permite computerelor să transfere datele de firmware direct către microcontrolere folosind USB, simplificând actualizările software și reducând nevoia de porturi seriale dedicate pe computerele moderne.

Interfețe de control industrial

Sistemele industriale folosesc adesea comunicația UART pentru controlul, monitorizarea și configurarea mașinii.FT230X oferă o interfață stabilă de la USB la serial care permite calculatoarelor de întreținere și sistemelor de control să comunice cu controlerele industriale printr-o conexiune USB standard.

Comunicarea dispozitivelor IoT

Multe platforme de dezvoltare IoT folosesc FT230X pentru comunicarea în serie în timpul configurării, testării și monitorizării datelor dispozitivului.Permite dezvoltatorilor să facă schimb de date despre senzori, comenzi de configurare și informații de depanare între hardware-ul IoT și un computer.

Module adaptoare USB la serie

FT230X este utilizat în mod obișnuit în interiorul modulelor convertoare seriale USB la TTL.Aceste adaptoare oferă o modalitate ușoară de a conecta hardware-ul bazat pe UART la computere prin USB în scopuri de comunicare, configurare și testare.

FPGA și interfețe pentru placa de dezvoltare

Plăcile de dezvoltare și sistemele FPGA includ adesea cipuri FT230X pentru a oferi comunicații seriale directe prin USB.Acest lucru ajută utilizatorii să acceseze bootloadere, console seriale și interfețe de configurare fără a necesita hardware serial extern.

Sisteme seriale de înregistrare a datelor

FT230X poate fi utilizat în sisteme care colectează și transferă continuu date seriale către un computer.Bufferele sale interne FIFO ajută la menținerea unei comunicări stabile în timpul transmisiei continue a datelor și la reducerea riscului de pierdere a datelor.

Echipamente de laborator și de testare

Instrumentele de testare și dispozitivele de laborator folosesc uneori FT230X ca interfață de comunicare USB pentru monitorizarea sistemului, calibrarea și configurarea parametrilor.Cipul simplifică conexiunea la computer, menținând în același timp performanța fiabilă a comunicațiilor seriale.

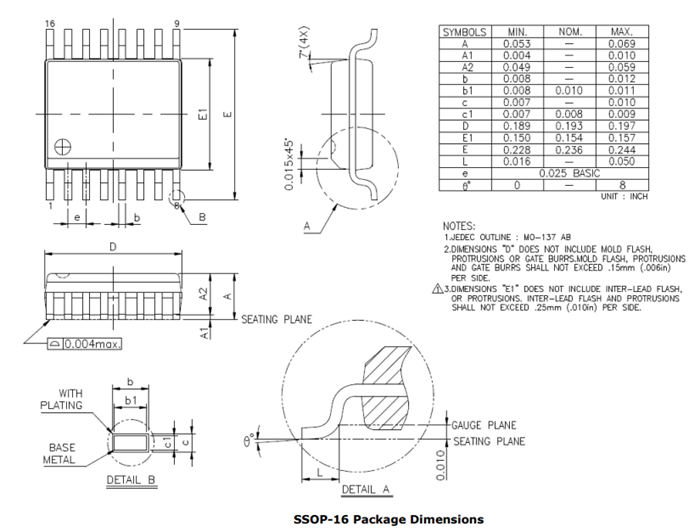

Dimensiunile mecanice ale FT230X

Concluzie

FT230X este un IC practic de interfață USB-la-UART pentru modele care au nevoie de comunicație serială stabilă, hardware compact și conectivitate USB simplă.Motorul său USB integrat, oscilatorul intern, regulatoarele de tensiune, pinii CBUS configurabili, bufferele FIFO și suportul pentru driver ajută la reducerea componentelor externe, îmbunătățind în același timp fiabilitatea designului.În general, FT230X este o alegere puternică atunci când aveți nevoie de o interfață serială USB mică, de putere redusă și de încredere.Este deosebit de util atunci când driverele stabile, suportul flexibil pentru tensiune logică și comunicarea curată UART contează mai mult decât simpla alegere a celui mai ieftin convertor.

Întrebări frecvente [FAQ]

1. De ce FT230X nu necesită un oscilator cu cristal extern?

FT230X include un oscilator intern și un circuit multiplicator de ceas care generează ceasurile de funcționare necesare intern.Acest lucru reduce componentele externe, micșorează dimensiunea PCB, simplifică proiectarea circuitelor și îmbunătățește integrarea generală a sistemului.

2. Cum îmbunătățesc tampoanele FT230X FIFO fiabilitatea comunicațiilor seriale?

FT230X conține buffer-uri FIFO separate de transmisie și recepție de 512 de octeți care ajută la fluidizarea fluxului de date în timpul comunicării de mare viteză.Aceste tampoane reduc riscurile de depășire, minimizează pierderile de date și îmbunătățesc stabilitatea în timpul transferurilor de date în rafală.

3. Care este avantajul FT230X care acceptă atât driverele VCP, cât și D2XX?

Driverele VCP permit modelului FT230X să apară ca un port COM standard, făcând integrarea simplă cu software-ul terminalului și instrumentele încorporate.Driverele D2XX oferă acces direct USB pentru aplicațiile avansate care necesită un control al comunicațiilor de nivel inferior.

4. De ce este important VCCIO atunci când conectați FT230X la microcontrolere?

Pinul VCCIO permite tensiunii logice UART să se potrivească cu tensiunea sistemului țintă.Acest lucru ajută FT230X să comunice în siguranță cu microcontrolerele de 3,3V și 5V fără a cauza probleme de compatibilitate la nivel logic.

5. Cum reduce FT230X complexitatea firmware-ului microcontrolerului?

FT230X gestionează întregul protocol USB în interior prin transceiver-ul USB integrat și Serial Interface Engine (SIE).Acest lucru elimină necesitatea ca microcontrolerul să implementeze stive complexe de firmware USB.

6. Ce probleme de comunicare pot apărea dacă nu se utilizează controlul fluxului RTS# și CTS#?

Fără controlul hardware al fluxului, comunicarea de mare viteză poate avea depășiri ale memoriei tampon sau pierderi de date atunci când dispozitivul care primește nu poate procesa datele primite suficient de repede.RTS# și CTS# ajută la reglarea fluxului de date pentru a îmbunătăți stabilitatea.

7. De ce este preferat în mod obișnuit FT230X față de convertoarele USB-la-UART la preț redus?

FT230X este cunoscut pentru suportul stabil al driverului FTDI, detectarea USB fiabilă, comunicarea cu latență scăzută și compatibilitatea consecventă a sistemului de operare.Aceste caracteristici ajută la reducerea problemelor de comunicare și legate de șofer.

8. Cum îmbunătățesc pinii CBUS flexibilitatea hardware?

Pinii CBUS pot fi configurați pentru mai multe funcții, cum ar fi indicatoarele LED TX/RX, funcționarea GPIO, ieșirea ceasului sau semnalele de somn.Acest lucru permite designerilor să adauge funcții utile de control și monitorizare fără componente suplimentare.

9. Ce factori pot împiedica FT230X să fie detectat de un computer?

Cauzele obișnuite includ drivere incorecte, cabluri USB deteriorate, stabilitate insuficientă a sursei de alimentare, probleme de layout PCB sau probleme de integritate a semnalului USB.Împământarea necorespunzătoare și condensatorii de decuplare lipsă pot afecta, de asemenea, fiabilitatea detectării.
