Alegerea celui mai bun întrerupător pentru sistemul dumneavoastră electric

Un întrerupător este un dispozitiv de siguranță care oprește automat curentul electric atunci când un circuit devine supraîncărcat sau are loc un scurtcircuit.În loc să permită supraîncălzirea cablurilor, aparatelor sau echipamentelor, întrerupătorul se declanșează și întrerupe curent înainte ca problema să devină mai periculoasă.Alegerea întreruptorului corect nu înseamnă doar alegerea unei mărci cunoscute sau potrivirea amperajului.Acest articol discută principalii factori de luat în considerare, trece în revistă mărcile de întreruptoare de încredere, explică care întreruptoare se potrivesc diferitelor aplicații și evidențiază greșelile comune de cumpărare care trebuie evitate.

Catalog

Factori importanți atunci când alegeți un întrerupător

Alegerea întreruptorului corect este importantă atât pentru siguranță, cât și pentru fiabilitatea electrică pe termen lung.Un întrerupător nu este selectat pur și simplu prin potrivirea numărului de amplificator.Alegerea corectă depinde de sarcina electrică, dimensiunea firului, compatibilitatea panoului, nivelul curentului de defect, mediul de operare și tipul de echipament conectat la circuit.

Dimensiunea întreruptorului și amperajul nominal

Amperajul nominal al întreruptorului determină cât de mult curent poate transporta circuitul în siguranță înainte ca protecția să se activeze.Circuitele rezidențiale obișnuite folosesc întrerupătoare de 15 A sau 20 A, în timp ce sarcinile mai mari, cum ar fi sobe electrice, sisteme HVAC, încălzitoare de apă și încărcătoare EV pot necesita 30 A până la 60 A sau mai mult.Dimensiunea întreruptorului trebuie să se potrivească întotdeauna atât cu capacitatea firului, cât și cu cererea reală de sarcină.Întreruptoarele subdimensionate se pot declanșa în mod repetat în timpul funcționării normale, în timp ce întreruptoarele supradimensionate pot să nu protejeze cablurile în condiții de suprasarcină.În aplicațiile practice, sarcinile continue care funcționează timp de câteva ore necesită adesea o marjă suplimentară de proiectare pentru a reduce acumularea de căldură și pentru a îmbunătăți stabilitatea pe termen lung.

Breaker Dimensiune	Tipic Tensiune	comună Dimensiunea firului de cupru*	comună Tip de stâlp	Recomandat Încărcare continuă**
15A	120V	14 AWG	Unipolar	12A
20A	120V	12 AWG	Unipolar	16A
30A	240V	10 AWG	Dublu poli	24A
40A	240V	8 AWG	Dublu poli	32A
50A	240V	6 AWG	Dublu poli	40A
60A	240V	4–6 AWG	Dublu poli	48A
70A	240V	4 AWG	Dublu poli	56A
100A	240V	3 AWG până la 1 AWG	Dublu poli/principal întrerupător	80A
125A–200A	240V	Feeder/serviciu calculat	Întrerupător principal	Dependent de sistem

Notă:

* Dimensiunea firului depinde de conductorul de cupru față de aluminiu, tipul de izolație, temperatura nominală, umplerea conductei, temperatura ambiantă și cerințele codului electric local.

** Sarcinile continue sunt de obicei limitate la 80% din valoarea nominală a întrerupătorului pentru operare de lungă durată.

Compatibilitate cu panouri

Întreruptoarele nu sunt universal interschimbabile pe toate panourile electrice.Chiar și întreruptoarele cu amperi nominali identici pot folosi diferite modele de bare colectoare, mecanisme de blocare, dimensiuni și structuri de contact interne.Instalarea unui tip greșit de întrerupător poate crea contact electric slab, încălzire excesivă, performanță slabă de declanșare sau încălcări ale codului electric.Acest lucru este deosebit de important atunci când actualizați panouri mai vechi sau înlocuiți modelele întrerupte de întrerupătoare.Mulți producători precum Schneider Electric, Siemens, Eaton, ABB și Square D proiectează întrerupătoare special pentru propriile sisteme de panouri pentru a menține potrivirea mecanică și performanța electrică corespunzătoare.

Capacitatea de întrerupere explicată

Capacitatea de întrerupere se referă la curentul maxim de scurtcircuit pe care un întrerupător îl poate opri în siguranță fără a se defecta.Acest rating este de obicei exprimat în kiloamperi (kA).În sistemele rezidențiale, curentul de defect disponibil este de obicei mai mic, dar sistemele de alimentare comerciale și industriale pot experimenta curenți de defect extrem de mari din cauza transformatoarelor, generatoarelor sau rețelelor mari de distribuție a energiei.Dacă gradul de întrerupere a întreruptorului este prea scăzut, este posibil să nu înlăture în siguranță defecțiunile grave, crescând riscul distrugerii echipamentului sau incendiilor electrice.Întreruptoarele cu capacitate de întrerupere mai mare sunt adesea necesare în panourile industriale, sistemele de control al motoarelor, echipamentele de producție și clădirile comerciale mari, unde nivelurile de energie de defecțiune sunt semnificativ mai mari.

Întreruperea Capacitate	Tipic Tip de sistem	Vina Mediul actual	Tipic Tip întrerupător
5kA	Mic circuite rezidentiale	Defect scăzut curent	Miniatura întrerupător de circuit (MCB)
10kA	Standard panouri rezidentiale	Moderat niveluri de defecțiuni rezidențiale	MCB rezidential
14kA–22kA	Mare sisteme rezidentiale si comerciale usoare	Mai mare disponibil curent de defect	Greutate întrerupător rezidențial/comercial
25kA–35kA	Comercial cladiri	Comercial sisteme de distributie	Carcasă turnată întrerupător de circuit (MCCB)
42kA–65kA	Industrial facilitati	Înalt industrial curent de defect	MCCB industrial
85kA–100kA+	Industria grea și sisteme de utilități	Extrem de ridicat energie de defect	Circuit de aer întrerupător (ACB) sau întrerupător industrial

Întrerupătoare cu un singur pol vs

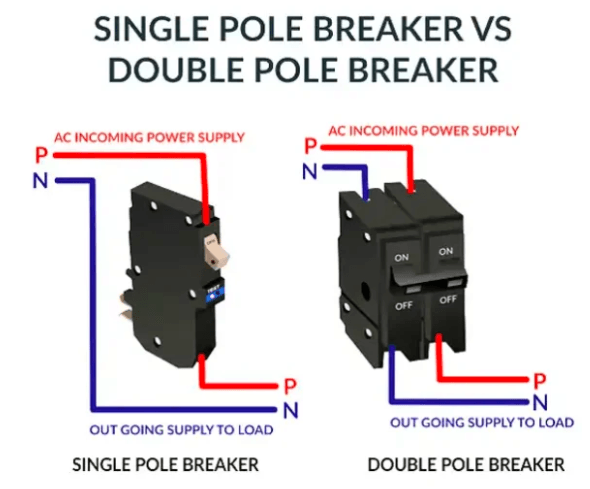

Întrerupătoarele unipolare și bipolare sunt două dintre cele mai comune întreruptoare utilizate în panourile electrice rezidențiale și comerciale ușoare.Ele sunt adesea comparate, deoarece ambele protejează circuitele de suprasarcini și scurtcircuite, dar sunt proiectate pentru diferite niveluri de tensiune și cerințe de sarcină.

Caracteristică	Unipolar Breaker	Dublu-Pol Breaker
Tensiune tipică	120V	240V
Număr de fierbinți Firele	1 fir fierbinte	2 fire fierbinți
Amplificator comun Evaluări	15A–20A	20A–60A+
Tipic Aplicații	iluminat, prize, televizoare, ventilatoare, electrocasnice mici	aer aparate de aer conditionat, uscatoare, cuptoare, incalzitoare de apa, sudori, incarcatoare EV
Spațiu folosit în Panoul	Ocupă 1 slot	Ocupă 2 sloturi conectate
Livrarea energiei	Putere mai mică circuite	Putere mai mare circuite
Operare de deplasare	Călătorii unu linie de circuit	Călătorii ambele calde linii împreună
Sârmă Configurare	Una fierbinte, una neutru	Două fire fierbinți, uneori neutru
Instalare Complexitatea	Mai simplu circuite rezidentiale	Mai grele cablare și sarcini mai mari
Cererea de energie	Scăzut spre moderat	Moderat spre ridicat
comună Utilizare rezidentiala	Dormitoare, living camere, circuite de iluminat	Bucătărie electrocasnice, sisteme HVAC, echipamente de garaj
Protecție împotriva erorilor Domeniul de aplicare	Protejează unul conductor sub tensiune	Le protejează pe amândouă conductoare sub tensiune simultan

Mărci de întreruptoare recomandate

Schneider Electric

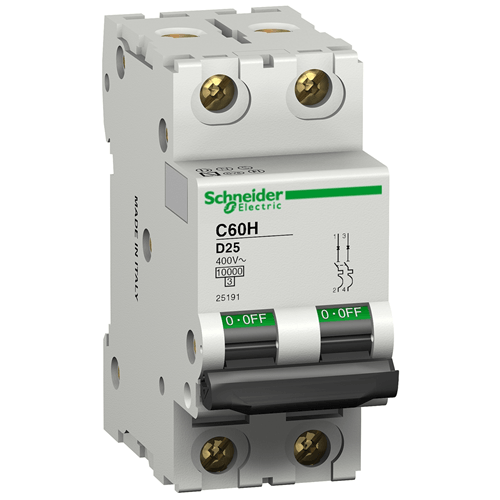

Schneider Electric oferă o gamă largă de întreruptoare pentru sisteme electrice rezidențiale, comerciale și industriale.Compania este cunoscută în special pentru familiile de produse Square D QO și Homeline utilizate în centrele de încărcare rezidențiale.Întreruptoarele QO sunt în mod obișnuit selectate pentru instalațiile rezidențiale premium datorită durabilității lor puternice și a designului vizibil al indicatorului de declanșare, în timp ce întreruptoarele Homeline sunt populare pentru sistemele standard de uz casnic, deoarece sunt rentabile și disponibile pe scară largă.Pentru aplicații comerciale și industriale mai mari, Schneider oferă, de asemenea, întrerupătoare de circuit cu carcasă turnată PowerPact proiectate pentru o capacitate de curent mai mare și o performanță mai puternică de protecție împotriva defecțiunilor.

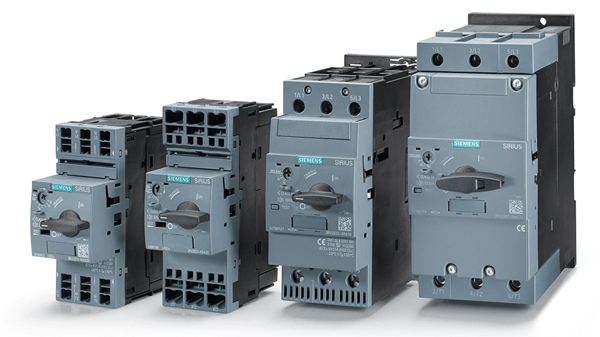

Siemens

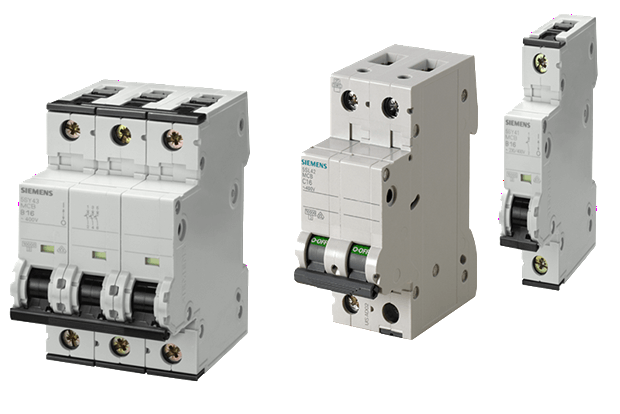

Siemens produce întreruptoare pentru panouri electrice de acasă, sisteme de distribuție comerciale și infrastructură de energie industrială.Liniile obișnuite de produse rezidențiale includ întrerupătoarele Siemens QP și QT, care sunt instalate frecvent în centrele de încărcare Siemens.Compania oferă, de asemenea, întrerupătoare AFCI și GFCI proiectate pentru cerințele moderne de siguranță electrică.Pentru sistemele electrice mai mari, întrerupătoarele cu carcasă turnată Siemens Sentron sunt utilizate pe scară largă datorită cotelor de întrerupere ridicate, funcționării stabile și performanței fiabile de eliminare a defecțiunilor în condiții de sarcină solicitante.

Eaton

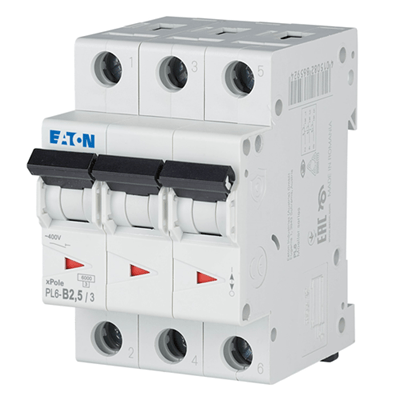

Eaton produce întreruptoare pentru aplicații rezidențiale, comerciale, industriale și de gestionare a energiei.Familiile populare de produse rezidențiale includ întrerupătoarele Eaton BR și Eaton CH.Întreruptoarele BR sunt utilizate în mod obișnuit în panourile rezidențiale datorită accesibilității lor și compatibilității largi, în timp ce întreruptoarele CH sunt cunoscute pentru construcția interioară mai puternică și suportul premium al barelor de cupru.Eaton produce, de asemenea, întrerupătoare de circuit cu carcasă turnată din seria G pentru clădiri comerciale, sisteme de producție și echipamente de distribuție a energiei industriale care necesită o capacitate mai mare de protecție a defecțiunilor și fiabilitate la sarcină continuă.

ABB

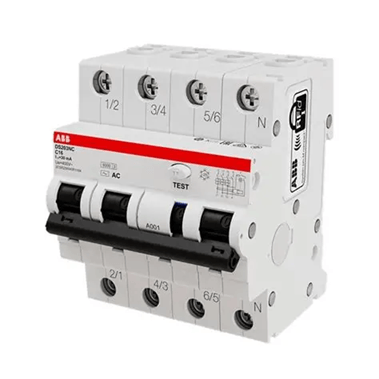

ABB dezvoltă întreruptoare pentru automatizări industriale, sisteme de energie regenerabilă, facilități comerciale și rețele mari de distribuție electrică.Seria de întreruptoare automate miniaturale ABB S200 este utilizată în mod obișnuit în instalații rezidențiale și comerciale, în timp ce întreruptoarele cu carcasă turnată Tmax sunt aplicate pe scară largă în sistemele de alimentare industriale care necesită o gestionare a curentului mai mare și o coordonare avansată a protecției.Întreruptoarele cu aer ABB Emax sunt, de asemenea, instalate frecvent în aparatele de comutație industriale și în instalațiile mari, unde o capacitate mare de întrerupere și o funcționare sigură pe termen lung sunt esențiale.

Pătratul D

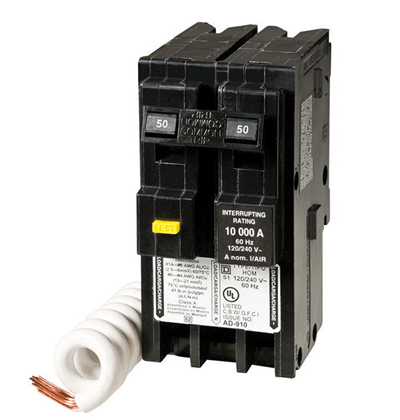

Square D este una dintre cele mai recunoscute mărci de întrerupătoare pentru sisteme electrice rezidențiale și comerciale ușoare.Seria de întrerupătoare QO și Homeline sunt utilizate pe scară largă în case datorită compatibilității lor fiabile cu panourile, instalării ușoare și fiabilității puternice în câmp.Întreruptoarele QO sunt selectate în mod obișnuit pentru sistemele rezidențiale de ultimă generație datorită designului lor durabil și a indicației vizuale rapide a declanșării, în timp ce întreruptoarele Homeline sunt populare pentru instalațiile rezidențiale standard axate pe accesibilitate și accesibilitate.Square D oferă, de asemenea, întrerupătoare cu carcasă turnată PowerPact pentru panouri de distribuție comerciale și sisteme electrice mai mari care necesită protecție mai mare la sarcină.

Cele mai bune întreruptoare pentru diferite aplicații

Alegerea întreruptorului corect pentru aplicație ajută la îmbunătățirea siguranței electrice, a stabilității sistemului, a protecției echipamentelor și a fiabilității pe termen lung.

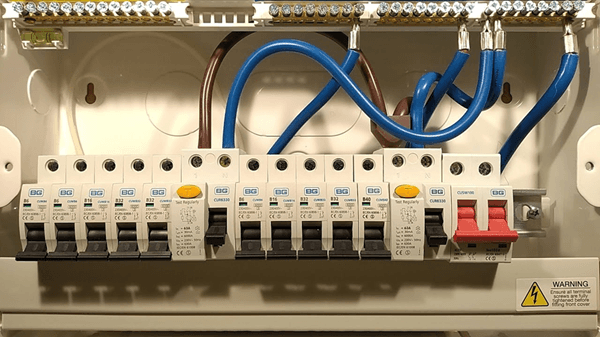

Locuinte rezidentiale

Sistemele rezidențiale necesită, de obicei, întrerupătoare proiectate pentru circuite standard de 120 V și 240 V care alimentează iluminatul, prizele, aparatele de bucătărie, sistemele HVAC și încălzitoarele de apă.Protecția de siguranță este deosebit de importantă în case, astfel încât protecția AFCI și GFCI sunt de obicei cerute în multe circuite pentru a ajuta la reducerea riscurilor de incendiu și șoc electric.De asemenea, proprietarii de case acordă prioritate instalării ușoare, compatibilității cu centrele de încărcare existente și funcționării stabile pe termen lung pentru uz casnic zilnic.

Clădiri Comerciale

Clădirile comerciale operează adesea sisteme electrice mai mari cu mai multe circuite de sarcină mare care funcționează simultan.Birourile, spitalele, restaurantele, școlile și spațiile comerciale necesită în mod obișnuit întrerupătoare cu valori de întrerupere mai mari, protecție mai puternică la suprasarcină și o mai bună coordonare între panourile de distribuție multiple.Sistemele comerciale au nevoie, de asemenea, de protecție fiabilă pentru sistemele HVAC, lifturile, echipamentele de bucătărie, rețelele de iluminat și camerele de servere care funcționează continuu pe tot parcursul zilei.

Echipamente industriale

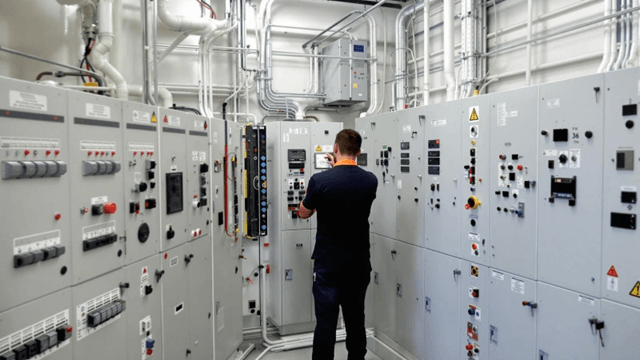

Aplicațiile industriale pun un stres mult mai mare asupra întrerupătoarelor din cauza curentului de pornire a motorului, funcționării continue, vibrațiilor, căldurii și curentului de defect disponibil mai mare.Sistemele de producție, compresoarele, transportoarele, sudorii și echipamentele de automatizare necesită adesea întrerupătoare cu performanțe termice mai puternice, capacitate mare de întrerupere și coordonare mai precisă a erorilor.În aceste medii, fiabilitatea întrerupătorului este esențială, deoarece defecțiunea electrică poate duce la deteriorarea echipamentului, timp de întrerupere a producției și întreruperi costisitoare de întreținere.

Sisteme solare și generatoare

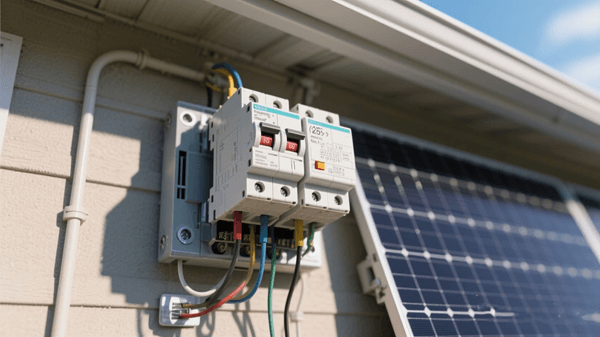

Sistemele de energie solară și generatoarele necesită întrerupătoare capabile să gestioneze condițiile de alimentare în schimbare, expunerea continuă la exterior și caracteristicile diferite ale fluxului de curent.Instalațiile solare pot necesita întrerupătoare de curent continuu pentru panouri, cutii de combinare, baterii, controlere de încărcare și invertoare.Sistemele generatoare necesită, de asemenea, o izolare adecvată și o protecție de transfer pentru a separa în siguranță energia de rezervă de rețeaua de utilități.Compatibilitatea cu tensiunea, rezistența la intemperii, ratingul de întrerupere și stabilitatea termică sunt deosebit de importante în aceste aplicații.

Încărcătoare EV

Încărcătoarele pentru vehicule electrice creează o cerere continuă de curent ridicat, ceea ce face ca selecția corectă a întrerupătorului să fie importantă atât pentru siguranță, cât și pentru fiabilitatea încărcării.Multe încărcătoare EV de nivel 2 utilizează circuite bipolare dedicate de 240 V care funcționează timp de câteva ore în mod continuu.Datorită acestui comportament de sarcină de lungă durată, întreruptoarele trebuie să fie dimensionate corespunzător pentru a reduce supraîncălzirea, declanșarea neplăcută și stresul termic pe termen lung.Instalațiile moderne EV pot necesita, de asemenea, protecție GFCI, compatibilitate cu gestionarea sarcinii și suport pentru sistemele inteligente de monitorizare a energiei.

Probleme obișnuite ale întrerupătoarelor de circuit și greșeli de cumpărare

Problemă sau greseala	comună Cauza	Lumea reală Efect	Recomandat Soluție
Întrerupător frecvent Deplasare	Supraîncărcat circuit, scurtcircuit sau întrerupător subdimensionat	Aparatele închise oprit în mod repetat și circuitele devin instabile	Reduceți circuitul încărcați, inspectați cablajul sau instalați întrerupătorul dimensionat corect
Instalarea Marca Breaker greșită	Folosind un întrerupător incompatibil cu panoul	Lejer conexiune, supraîncălzire, protecție nesigură, încălcări ale codului	Utilizați întotdeauna întreruptoare omologate pentru modelul de panou
Supradimensionat Selectarea întrerupătorului	Alegerea mai sus amperi decat firul poate suporta in siguranta	Firele pot supraîncălziți înainte de a se declanșa întrerupătorul	Întrerupător de meci dimensiunea la ecartamentul firului și cerințele de sarcină
Subdimensionat Selectarea întrerupătorului	Breaker nu poate gestionează curentul normal de funcționare	Constant declanșare neplăcută în timpul utilizării regulate	Calculați real cererea de sarcină înainte de a selecta întrerupătorul
Întreruperea scăzută Evaluare	Breaker capacitatea de întrerupere prea mică pentru nivelul curentului de defect	Întrerupătorul poate eșua în timpul scurtcircuitelor severe	Verificați disponibilitatea curent de defect și alegeți valoarea kA adecvată
Loose Breaker Conexiune	Sărac instalarea sau contactul panoului uzat	acumulare de căldură, arc, miros de ars, bara colectoare deteriorată	Reinstalați corect sau înlocuiți componentele deteriorate
Vechi sau uzat Spărgătoare	Îmbătrânire internă mecanisme și stres termic repetat	Declanșare întârziată sau protecție nesigură	Înlocuiți îmbătrânirea întrerupătoare care prezintă semne de uzură sau instabilitate
Folosind Spărgătoare rezidențiale în încărcături industriale	Breaker nu proiectat pentru pornirea motorului sau operare grea	prematur defecțiune și funcționare instabilă	Utilizați MCCB-uri de calitate industrială sau întrerupătoare de mare putere
Ignorând Cerințe de încărcare continuă	Breaker rulează curent aproape maxim pentru perioade lungi	Căldură excesivă și durata de viață scurtă a întrerupătorului	Urmăriți linii directoare de dimensionare a sarcinii continue
Pol incorect Configurare	Folosind întrerupător unipolar pentru echipamentele care necesită protecție bipolară	Nepotrivit funcționare și comportament nesigur de deconectare	Verificați tensiunea și cerințele echipamentelor înainte de instalare
Umiditate sau Expunerea în aer liber	Evaluat în interior întrerupător instalat în medii umede sau exterioare	coroziune, declanșare neplăcută, defecțiune a izolației	Utilizați incinte rezistente la intemperii și întrerupătoare de valori nominale corespunzător
Ieftin Spărgătoare de calitate scăzută	Sărac fabricarea de produse de calitate sau contrafăcute	Călătorie instabilă răspuns și protecție de siguranță redusă	Cumpărați certificat întrerupătoare de la producători de încredere
Ignorând Cerințe pentru codul electric	Întrerupător nepotrivit practici de selecție sau instalare	A eșuat inspecție și potențiale pericole de siguranță	Urmați NEC sau cerințele codului electric local
Cuplu necorespunzător În timpul instalării	Șuruburi terminale strâns prea mult sau sub-strâns	Cablaj slăbit, supraîncălzire, terminale deteriorate	Urmăriți specificațiile producătorului cuplului în timpul instalării
Nerespectarea Actualizați panourile vechi	Încărcături moderne adăugat la sistemele electrice învechite	Supraîncărcat circuite și probleme de compatibilitate	Upgrade-ul panou atunci când adăugați electrocasnice mari sau încărcătoare EV

Concluzie

Cel mai bun întrerupător este cel care se potrivește nevoilor reale ale sistemului electric.O alegere bună ar trebui să protejeze cablajul, să monteze panoul corect, să suporte tensiunea și curentul necesar și să gestioneze în siguranță posibilele condiții de defecțiune.Înainte de a cumpăra un întrerupător, verificați întotdeauna amperajul, compatibilitatea panoului, tipul de stâlp, capacitatea de întrerupere și cerințele aplicației.Mărcile de încredere precum Schneider Electric, Siemens, Eaton, ABB și Square D oferă multe opțiuni de încredere, dar cea mai sigură alegere depinde în continuare de potrivirea și instalarea corespunzătoare.

Întrebări frecvente [FAQ]

1. De ce este mai importantă potrivirea întreruptorului cu panoul electric decât simpla potrivire a amperajului?

Un întrerupător cu amperajul corect poate deveni în continuare nesigur dacă nu este aprobat pentru panou.Diferiți producători utilizează diferite modele de bare colectoare, sisteme de blocare și structuri de contact.Un întrerupător incompatibil se poate fixa slab, se poate supraîncălzi, se poate declanșa nesigur sau poate deteriora panoul în timp.Compatibilitatea adecvată a panoului ajută la menținerea contactului electric în siguranță și o protecție stabilă împotriva defecțiunilor.

2. Ce probleme se pot întâmpla dacă un întrerupător este supradimensionat pentru fir?

Un întrerupător supradimensionat poate permite trecerea unui curent excesiv prin cablu înainte de declanșare.Acest lucru poate cauza supraîncălzirea firului, deteriorarea izolației, topirea sau chiar incendii electrice.Sarcina întreruptorului este de a proteja cablurile, nu numai aparatul, astfel încât dimensiunea întreruptorului trebuie să se potrivească întotdeauna cu capacitatea firului.

3. De ce încărcătoarele EV necesită adesea considerații speciale privind dimensionarea întrerupătorului?

Încărcătoarele EV sunt considerate încărcări continue, deoarece pot consuma un curent ridicat timp de câteva ore fără a se opri.Funcționarea continuă creează mai multă căldură în interiorul întreruptorului și a sistemului de cablare.Din acest motiv, circuitele de încărcare a vehiculelor electrice necesită de obicei întrerupătoare bipolare dedicate, dimensionarea corectă a firelor și calcule de sarcină atente pentru a reduce declanșarea neplăcută și stresul termic pe termen lung.

4. Ce face întreruptoarele industriale diferite de întreruptoarele rezidenţiale standard?

Întreruptoarele industriale sunt proiectate pentru a gestiona curenți de defect mai mari, supratensiuni mai puternice de pornire a motorului, vibrații, căldură și sarcini electrice grele continue.De asemenea, oferă, de obicei, cote mai mari de întrerupere și o coordonare mai precisă a protecției.Întreruptoarele rezidențiale sunt optimizate în principal pentru iluminat, prize și aparate electrocasnice cu o cerere electrică mai ușoară.

5. De ce este importantă întreruperea capacității în sistemele electrice comerciale și industriale?

Capacitatea de întrerupere determină cât de mult curent de scurtcircuit poate opri în siguranță un întrerupător în timpul unei defecțiuni.În instalațiile mari cu transformatoare, generatoare sau mașini grele, nivelurile curentului de defect pot deveni extrem de ridicate.Dacă gradul de întrerupere a întreruptorului este prea scăzut, acesta poate eșua în timpul unui scurtcircuit sever, crescând riscul de distrugere a echipamentului și de incendiu electric.

6. De ce întreruptoarele AFCI și GFCI devin mai frecvente în casele moderne?

Disjunctoarele AFCI ajută la detectarea arcurilor electrice periculoase care pot duce la incendii, în timp ce întreruptoarele GFCI reduc riscul de șoc electric în zonele umede sau umede.Codurile electrice moderne necesită din ce în ce mai mult aceste protecții în dormitoare, bucătării, băi, garaje și circuite exterioare, deoarece îmbunătățesc siguranța electrică rezidențială.

7. Ce riscuri provin din utilizarea întreruptoarelor ieftine sau contrafăcute?

Întreruptoarele de calitate scăzută pot avea răspuns instabil la declanșare, contacte interne slabe, performanță termică slabă sau comportament de protecție incorect.În condiții reale de defecțiune, acestea pot să nu se declanșeze corect, crescând riscul de supraîncălzire, deteriorare a echipamentului sau incendiu.Disjunctoarele certificate de la producători de încredere sunt, în general, testate la standarde de siguranță mai stricte.

8. De ce sistemele de energie solară necesită uneori întrerupătoare de circuit de curent continuu în loc de întrerupătoare de curent alternativ standard?

Panourile solare și sistemele de baterii funcționează adesea folosind curent continuu (DC), care se comportă diferit față de curentul alternativ (AC) în timpul întreruperii defecțiunii.Arcurile de curent continuu sunt mai greu de stins, astfel încât întreruptoarele de curent alternativ standard nu pot întrerupe în siguranță defecțiunile de curent continuu.Întreruptoarele de curent continuu sunt special concepute pentru a gestiona aceste condiții în siguranță în sistemele solare și de stocare a energiei.
