Ghid pentru tipurile de convertoare DC-DC și topologiile de conversie a energiei

Convertoarele DC-DC sunt circuite electronice de putere care schimbă un nivel de tensiune DC într-un alt nivel de tensiune DC.Multe dispozitive electronice și sisteme de alimentare nu funcționează la aceeași tensiune.Unele circuite necesită o tensiune mai mică pentru procesoare și senzori, în timp ce altele necesită o tensiune mai mare pentru motoare, sisteme de comunicații sau distribuție de energie.Convertoarele DC-DC ajută la furnizarea de energie stabilă, eficientă și controlată, reducând în același timp pierderile de energie și generarea de căldură.Sunt utilizate diferite modele de convertoare în funcție de cerințele de tensiune, nivelul de putere, eficiența, siguranța și complexitatea sistemului.Acest articol explică principalele tipuri de convertoare DC-DC, inclusiv modele izolate și neizolate.

Catalog

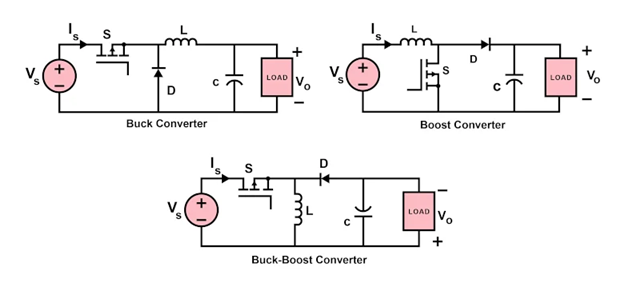

Principalele tipuri de convertoare DC-DC

Convertoarele DC-DC pot fi împărțite în două categorii principale: convertoare izolate și neizolate.Diferența dintre ele se bazează în principal pe faptul că partea de intrare și partea de ieșire sunt separate electric.Fiecare tip este proiectat pentru diferite cerințe de conversie a tensiunii, niveluri de siguranță, game de putere și medii de aplicare.Unele sisteme se concentrează pe dimensiuni compacte și eficiență ridicată, în timp ce altele necesită izolarea electrică pentru siguranță, reducerea zgomotului sau protecția circuitelor sensibile.

Convertoare DC-DC izolate

Convertoarele izolate DC-DC folosesc un transformator pentru a separa electric părțile de intrare și de ieșire.Această izolație ajută la îmbunătățirea siguranței, reduce problemele buclei de masă și protejează circuitele sensibile de defecțiuni electrice sau vârfuri de tensiune.Deoarece transformatorul transferă și energie, convertoarele izolate sunt utilizate în mod obișnuit în sistemele de tensiune mai mare, echipamentele industriale, dispozitivele medicale, hardware-ul de telecomunicații, sistemele EV și sursele de alimentare pentru server.În aplicațiile practice, convertoarele izolate sunt adesea preferate atunci când echipamentele trebuie să îndeplinească standarde stricte de siguranță electrică sau când diferite părți ale sistemului funcționează la potențial de împământare separat.

Convertoare DC-DC neizolate

Convertoarele DC-DC neizolate nu folosesc izolarea transformatorului.Intrarea și ieșirea împart aceeași masă electrică, ceea ce permite ca designul să fie mai mic, mai simplu, mai rapid și, de obicei, mai eficient pentru aplicațiile de putere mică sau medie.Tipurile obișnuite de convertoare neizolate includ convertoare buck, boost, buck-boost, Ćuk, SEPIC, Zeta și convertoare cu câștig mare, cum ar fi modelele cu inductor întrețesat sau cuplat.Deoarece evită izolarea transformatorului, ele obțin adesea costuri mai mici și o densitate de putere mai mare.

Tipuri comune de convertoare DC-DC izolate

Convertor Flyback

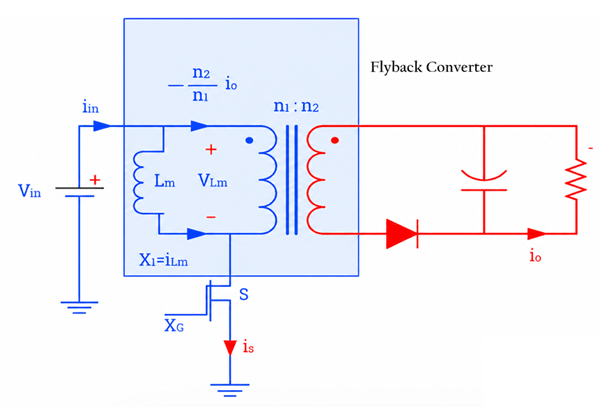

Un convertor flyback este un convertor DC-DC izolat care folosește un transformator pentru a transfera energie de la intrare la ieșire, oferind în același timp izolare electrică.Pe baza diagramei, când comutatorul S pornește, curentul trece prin înfășurarea primară și stochează energie în inductanța de magnetizare a transformatorului (Lm).În acest timp, dioda de ieșire este OPRITĂ.Când comutatorul se oprește, energia stocată se transferă în înfășurarea secundară, dioda se pornește și puterea trece către condensatorul de ieșire și sarcină.Convertorul folosește componente precum un transformator cu raport de spire (n1:n2), tranzistor de comutare, diodă, condensator și inductanță magnetică.Convertoarele Flyback sunt în mod obișnuit proiectate pentru aplicații de putere mică până la medie, funcționând de obicei de la câțiva wați până la aproximativ 150 W, cu tensiuni de intrare variind de la surse de curent continuu scăzut la surse de alimentare AC-DC de înaltă tensiune, în funcție de design.

Convertor direct

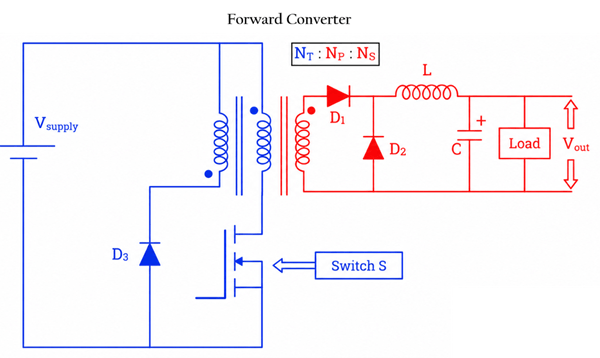

Un convertor direct transferă energie direct de la înfășurarea primară a transformatorului la înfășurarea secundară în timp ce comutatorul S este ON.În imagine, sursa de alimentare de intrare (Vsupply) trimite energie prin transformator atunci când comutatorul se activează.Înfășurarea secundară furnizează apoi putere prin dioda D1, în timp ce inductorul de ieșire L și condensatorul C netezesc tensiunea înainte de a ajunge la sarcină.Când întrerupătorul se oprește, dioda D2 menține fluxul de curent către sarcină, ajutând la stabilizarea ieșirii.Înfășurarea suplimentară de resetare și dioda D3 ajută la resetarea fluxului magnetic al transformatorului pentru a preveni saturarea miezului.

În comparație cu un convertor flyback, un convertor înainte oferă de obicei o ondulație de ieșire mai mică, o eficiență mai bună și performanță îmbunătățită pentru aplicațiile de putere medie până la mare.Este folosit în mod obișnuit în surse de alimentare industriale, sisteme de telecomunicații, servere și proiecte SMPS de înaltă eficiență, funcționând de obicei de la zeci la câteva sute de wați, în funcție de designul circuitului.

Convertor Push-Pull

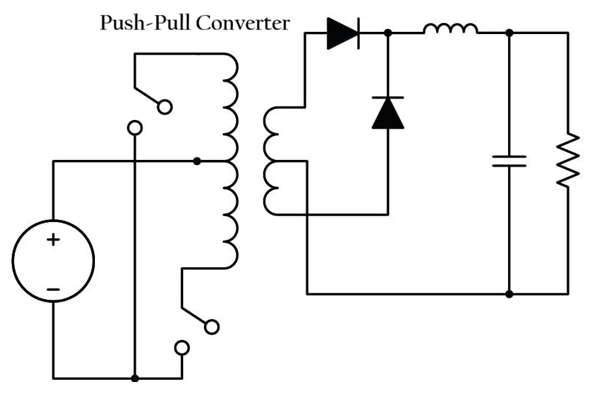

Un convertor push-pull este un convertor DC-DC izolat care folosește două tranzistoare de comutare pentru a conduce alternativ părțile opuse ale înfășurării primare a transformatorului cu derivație centrală.Într-o imagine tipică a convertorului push-pull, transformatorul este plasat în centru, în timp ce cele două comutatoare funcționează unul câte unul, creând un flux de curent alternativ prin înfășurarea primară.Această operațiune alternativă permite transferul eficient al energiei către partea secundară, unde diodele redresoare și filtrele de ieșire convertesc semnalul de înaltă frecvență CA în tensiune de ieșire CC stabilă.

În comparație cu convertoarele flyback și forward, convertoarele push-pull sunt mai potrivite pentru aplicațiile de putere medie până la mare, deoarece oferă o utilizare mai bună a transformatorului, o eficiență mai mare și o gestionare îmbunătățită a puterii.Topologia ajută, de asemenea, la reducerea dimensiunii transformatorului, deoarece ambele jumătăți ale miezului transformatorului sunt utilizate în timpul funcționării.Convertoarele push-pull sunt utilizate în mod obișnuit, variind de la zeci la câteva sute de wați, în funcție de frecvența de comutare și de designul transformatorului.

Convertor semi-pont

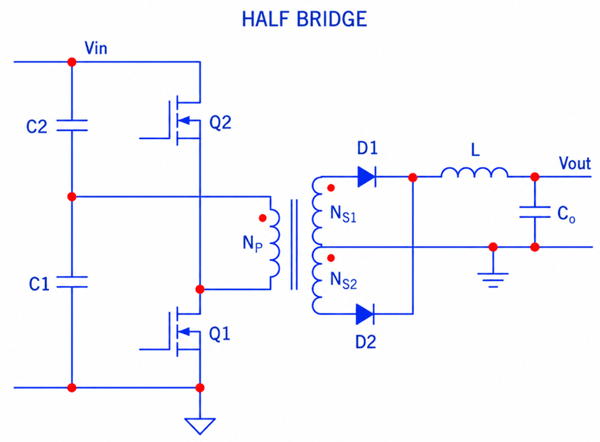

Un convertor cu jumătate de punte este un convertor DC-DC izolat utilizat în mod obișnuit în sursele de alimentare comutatoare de putere medie până la mare.În imagine, două tranzistoare de comutare (Q1 și Q2) funcționează alternativ pentru a antrena înfășurarea primară a transformatorului (Np).Condensatorii C1 și C2 împart tensiunea de intrare (Vin) în două jumătăți, permițând comutatoarelor să aplice impulsuri de tensiune alternativă la transformator.Pe partea secundară, ieșirea transformatorului este rectificată de diodele D1 și D2, apoi filtrată de inductorul L și condensatorul Co pentru a produce o tensiune de ieșire DC stabilă (Vout).

Punctele roșii din înfășurările transformatorului indică polaritatea înfășurării pentru funcționarea corectă a fazei.În comparație cu un convertor push-pull, topologia în jumătate de punte reduce stresul de tensiune asupra tranzistorilor de comutare, deoarece fiecare comutator vede în mod normal doar aproximativ jumătate din tensiunea de intrare.

Convertor full-bridge

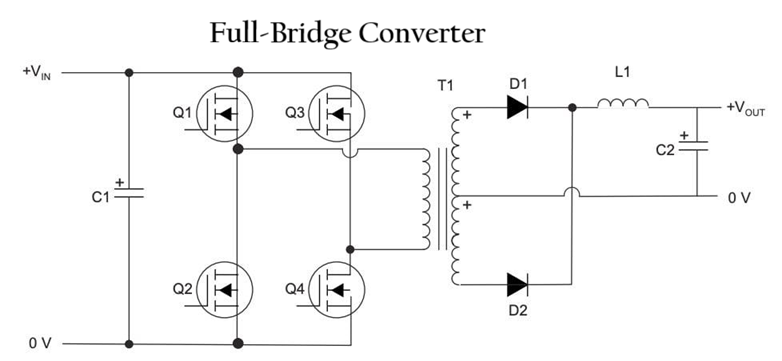

Imagine de topologie Full-Bridge Converter (numit și H-Bridge Converter).Diagrama prezintă cele patru tranzistoare de comutare (Q1, Q2, Q3 și Q4) aranjate într-o configurație de punte în jurul înfășurării primare a transformatorului, care este principala caracteristică a unui convertor cu punte completă.Comutatoarele funcționează în perechi alternative, de obicei Q1 cu Q4 și Q2 cu Q3, pentru a aplica tensiune alternativă la transformatorul T1.Pe partea secundară, diodele D1 și D2 rectifică ieșirea transformatorului, în timp ce inductorul L1 și condensatorul C2 netezesc tensiunea de ieșire.Convertoarele cu punte completă sunt utilizate în mod obișnuit în convertoarele DC-DC de mare putere și sistemele SMPS, deoarece oferă o eficiență ridicată, o utilizare mai bună a transformatorului și suport pentru aplicații de putere la nivel de kilowați.

Convertor rezonant

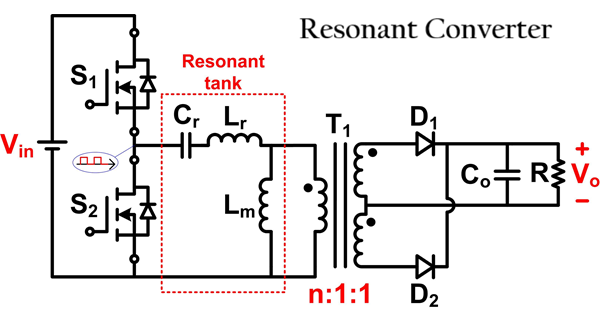

Un convertor rezonant DC-DC este un convertor izolat de înaltă eficiență care utilizează un circuit rezonant, numit rezervor rezonant, pentru a transfera energie cu pierderi de comutare mai mici și zgomot electric redus.În imagine, comutatoarele S1 și S2 generează alternativ semnale de comutare de înaltă frecvență de la tensiunea de intrare (Vin).Rezervorul rezonant, format din condensatorul rezonant Cr, inductorul rezonant Lr și inductanța de magnetizare Lm, creează un flux de curent sinusoidal lin în loc de tranziții de comutare ascuțite.

Acest lucru ajută la reducerea căldurii și a stresului de comutare asupra MOSFET-urilor.Transformatorul T1 asigură izolarea electrică și conversia tensiunii, în timp ce diodele D1 și D2 rectifică semnalul CA de pe partea secundară în tensiune de ieșire CC (Vo).Condensator Co filtrează ieșirea pentru a furniza o putere de curent continuu stabilă sarcinii R. Convertizoarele rezonante sunt utilizate pe scară largă în aplicații de înaltă eficiență, cum ar fi surse de alimentare pentru server, PSU-uri pentru jocuri, încărcătoare EV, sisteme de telecomunicații și design SMPS de înaltă performanță, deoarece acceptă tehnici de comutare soft precum ZVS (Zero Voltage Switching), care îmbunătățește eficiența și reduce frecvența EMI la comutare ridicată.

Tipuri comune de convertoare DC-DC neizolate

Topologii convenționale / de bază

Buck Converter

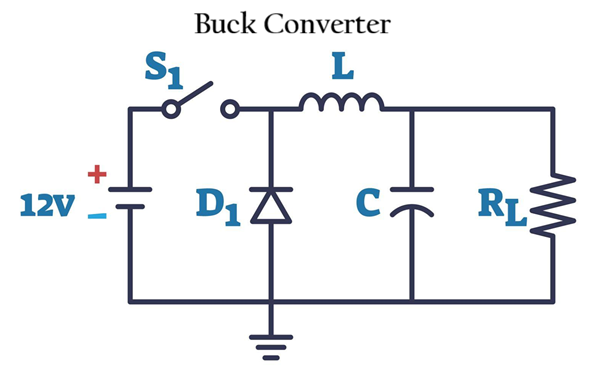

Un convertor buck reduce o tensiune de intrare mai mare la o tensiune de ieșire mai mică cu eficiență ridicată.În imagine, sursa de intrare de 12 V furnizează curent circuitului prin comutatorul S1.Când S1 pornește, curentul trece prin inductorul L, care stochează energie în timp ce furnizează energie rezistorului de sarcină RL și condensatorului de încărcare C.

Când comutatorul se oprește, inductorul își eliberează energia stocată prin dioda D1, permițând curentului să continue să circule către sarcină, chiar dacă comutatorul este deschis.Condensatorul C netezește tensiunea de ieșire și reduce ondulația.Controlând timpul de pornire și oprire a comutatorului, numit ciclu de lucru, convertorul reglează tensiunea de ieșire la un nivel mai scăzut decât tensiunea de intrare.

Boost Converter

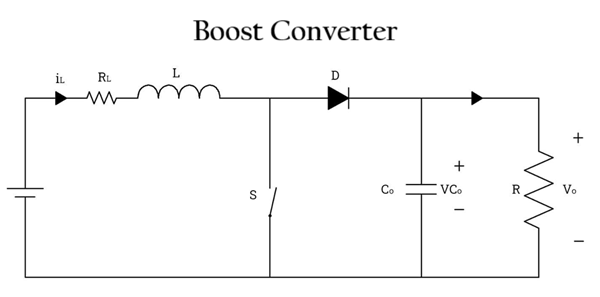

Un convertor boost este un convertor DC-DC neizolat care crește tensiunea de intrare la o tensiune de ieșire mai mare.În imagine, inductorul L, comutatorul S, dioda D, condensatorul Co și rezistența de sarcină R lucrează împreună pentru a crește tensiunea.Când comutatorul S pornește, curentul trece prin inductor și energia este stocată în câmpul său magnetic, în timp ce dioda blochează curentul din partea de ieșire.Când întrerupătorul se oprește, inductorul își eliberează energia stocată prin dioda D către condensatorul de ieșire și sarcină.Tensiunea inductorului eliberată se adaugă la tensiunea de intrare, creând o tensiune de ieșire (Vo) mai mare decât sursa de intrare.Condensatorul Co netezește tensiunea de ieșire și reduce ondulația.

Convertor Buck-Boost

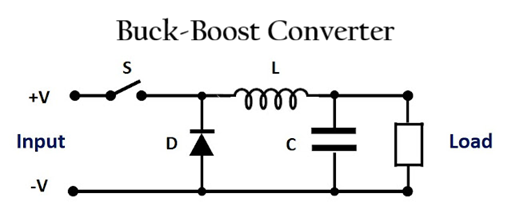

Un convertor buck-boost poate fie să scadă, fie să crească tensiunea de intrare.În imagine, comutatorul S controlează modul în care energia se mișcă prin circuit.Când S pornește, curentul curge de la intrare prin inductorul L, astfel încât inductorul stochează energie.În acest timp, dioda D este polarizată invers, iar condensatorul C furnizează energie sarcină.Când S se oprește, inductorul își eliberează energia stocată prin diodă către condensator și sarcină.Acest lucru permite circuitului să producă o tensiune de ieșire care poate fi mai mare sau mai mică decât cea de intrare, în funcție de ciclul de funcționare.Această topologie este utilă pentru sistemele alimentate cu baterii în care tensiunea de intrare poate crește sau scădea în timpul funcționării.

Convertoare DC-DC neizolate avansate și cu câștig ridicat

Convertoarele DC-DC avansate și de mare câștig, neizolate, sunt proiectate pentru aplicații care necesită rapoarte de conversie a tensiunii mai mari, eficiență îmbunătățită, ondulație mai mică sau manevrare a puterii mai mari decât convertoarele standard buck și boost.The Ieșire pozitivă Super Lift Luo (POSLL) Convertorul crește tensiunea printr-o tehnică de ridicare a condensatorului, menținând în același timp polaritatea pozitivă de ieșire, făcându-l util pentru aplicații cu creștere ridicată. Convertoare cuadratice obțineți un câștig de tensiune mult mai mare prin combinarea mai multor etape de conversie, permițând creșterea sau reducerea mare a tensiunii fără cicluri de lucru extrem de mari.

Convertoare cu inductor cuplat utilizați inductori legați magnetic pentru a îmbunătăți câștigul de tensiune, pentru a reduce stresul de comutare și pentru a crește eficiența în modelele compacte. Convertoare intercalate utilizați mai multe faze de comutare care funcționează în paralel pentru a distribui curentul mai uniform, pentru a reduce ondulația de intrare și ieșire, pentru a îmbunătăți performanța termică și pentru a susține sisteme de putere mai mare.

Cum funcționează convertoarele DC-DC în aplicații reale

Vehicule electrice (EV)

Convertoarele DC-DC din vehiculele electrice convertesc energia de înaltă tensiune a bateriei în tensiuni mai mici necesare sistemelor de iluminat, modulelor de infotainment, senzorilor, controlerelor și electronicelor auxiliare.Aceste convertoare trebuie să funcționeze cu o eficiență ridicată, deoarece pierderea de energie afectează direct autonomia de rulare și performanța termică.Sistemele EV necesită, de asemenea, o reglare stabilă a tensiunii în timpul accelerației rapide, frânării regenerative și fluctuațiilor tensiunii bateriei.

Sisteme de energie solară și energie regenerabilă

Sistemele de energie solară și regenerabilă folosesc convertoare DC-DC pentru a regla tensiunile instabile de intrare de la panourile solare, baterii și sistemele de stocare a energiei.Convertoarele cu câștig ridicat sunt adesea folosite deoarece tensiunea panoului solar se modifică odată cu intensitatea și temperatura luminii solare.

Electronică alimentată cu baterii

Electronica alimentată cu baterie se bazează pe convertoare DC-DC pentru a oferi o tensiune stabilă chiar și atunci când tensiunea bateriei scade în timpul descărcării.Smartphone-urile, laptopurile, dronele, dispozitivele medicale portabile și dispozitivele electronice portabile folosesc de obicei convertoare buck, boost sau buck-boost pentru a îmbunătăți durata de viață a bateriei și a reduce pierderea de energie.

Sisteme industriale și de automatizare

Sistemele industriale folosesc convertoare DC-DC pentru a alimenta PLC-uri, senzori, module de comunicație, drivere de motor și controlere de automatizare.Aceste medii conțin adesea zgomot electric, vârfuri de tensiune și sarcini mari de comutare, astfel încât convertoarele trebuie să mențină o funcționare stabilă în condiții dure.

IoT și dispozitive încorporate

IoT și sistemele încorporate folosesc convertoare DC-DC pentru a gestiona eficient energia în electronice compacte de putere redusă.Dispozitive precum senzori inteligenți, module wireless, microcontrolere și sisteme edge-computing funcționează adesea din baterii sau șine de alimentare de joasă tensiune.

Factorii cheie de performanță ai convertoarelor DC-DC

• Eficiență - Măsoară cât de eficient convertorul transferă puterea de intrare la ieșire cu pierderi minime de energie și generare de căldură.

• Reglarea Tensiunii - Descrie cât de stabilă rămâne tensiunea de ieșire în timpul modificărilor tensiunii de intrare sau a condițiilor de sarcină.

• Frecvența de comutare - Frecvența de comutare mai mare poate reduce dimensiunea componentelor, dar poate crește pierderile de comutare și EMI.

• Densitatea de putere - Se referă la cât de multă putere poate furniza convertorul într-o dimensiune fizică compactă.

• Performanta termica - Indică cât de bine gestionează convertizorul căldura în timpul funcționării continue.

• Ripple Tensiune și Zgomot - Măsoară fluctuațiile de tensiune nedorite care pot afecta circuitele electronice sensibile.

• Răspuns tranzitoriu - Afișează cât de repede reacționează convertorul la schimbarea bruscă a sarcinii sau a tensiunii de intrare.

• Interferențe electromagnetice (EMI) - Comutarea de mare viteză poate genera zgomot electric care poate interfera cu circuitele din apropiere.

• Gama de tensiune de intrare - Definește tensiunea de intrare minimă și maximă pe care convertorul o poate gestiona în siguranță.

• Capacitate de încărcare - Determină cât de mult curent sau putere poate furniza convertorul dispozitivelor conectate.

• Capacitate de izolare - Important în convertoarele izolate unde este necesară separarea electrică pentru siguranță și protecție.

Concluzie

Alegerea convertorului potrivit depinde de intervalul de tensiune necesar, nivelul de putere, stabilitatea ieșirii, performanța comutării, controlul căldurii și limitele de zgomot.Înțelegând fiecare topologie și punctele sale forte, puteți selecta un convertor care se potrivește nevoilor electrice și de performanță ale sistemului.

Întrebări frecvente [FAQ]

1. De ce sunt preferate convertoarele DC-DC izolate în sistemele de înaltă tensiune și critice pentru siguranță?

Convertoarele izolate DC-DC folosesc un transformator pentru a separa electric părțile de intrare și de ieșire.Acest lucru ajută la protejarea circuitelor sensibile de vârfurile de tensiune, problemele buclei de masă și defecțiunile electrice.Ele sunt importante și în sistemele care trebuie să îndeplinească standarde stricte de siguranță electrică.

2. Cum un convertor flyback stochează și transferă energie diferit de un convertor direct?

Un convertor flyback stochează mai întâi energia în transformator și o transferă la ieșire atunci când comutatorul se oprește.Un convertor direct transferă energie direct la ieșire în timp ce comutatorul este ON, ceea ce oferă de obicei o ondulație mai mică și o eficiență mai bună la niveluri de putere mai ridicate.

3. De ce sunt mai bune convertoarele push-pull, half-bridge și full-bridge pentru funcționarea cu putere mai mare?

Aceste topologii folosesc mai multe dispozitive de comutare și o utilizare îmbunătățită a transformatorului pentru a gestiona mai eficient nivelurile de putere mai mari.De asemenea, reduc stresul asupra componentelor individuale și îmbunătățesc performanța termică în comparație cu modelele mai simple ale convertoarelor.

4. Ce avantaj are un convertor rezonant DC-DC față de convertoarele convenționale cu comutare tare?

Convertoarele rezonante folosesc tehnici de comutare soft, cum ar fi comutarea cu tensiune zero (ZVS) pentru a reduce pierderile de comutare și generarea de căldură.Acest lucru permite o eficiență mai mare, un EMI mai mic și o funcționare mai bună la frecvență înaltă.

5. De ce este important ciclul de lucru în convertoarele buck, boost și buck-boost?

Ciclul de funcționare controlează cât timp întrerupătorul rămâne ON și OPRIT în timpul funcționării.Modificarea ciclului de funcționare afectează direct cât de mult crește sau scade convertorul tensiunea de ieșire.

6. Cum îmbunătățesc convertoarele cu inductor cuplat și cu intercalare performanța de conversie DC-DC cu câștig ridicat?

Convertoarele cu inductori cuplati îmbunătățesc creșterea tensiunii și eficiența prin utilizarea inductoarelor legate magnetic, în timp ce convertoarele cu întrețesere împart curentul în mai multe faze pentru a reduce ondulația, căldura și stresul asupra componentelor.
