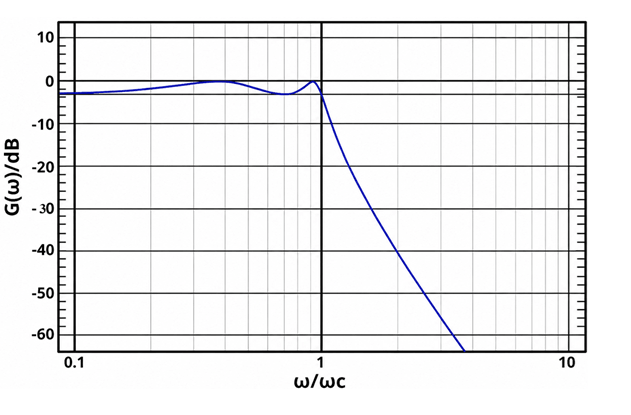

Un filtru RF Chebyshev este un tip de filtru de frecvență radio (RF) proiectat pentru a oferi o tranziție mai abruptă între banda de trecere și banda de oprire decât un filtru Butterworth de aceeași ordine. Acesta realizează această selectivitate îmbunătățită prin permiterea unei ondulații controlate fie în banda de trecere, fie în banda de oprire, în funcție de designul filtrului. Prin atenuarea semnalelor din afara intervalului de frecvență dorit, aceste filtre ajută la îmbunătățirea calității semnalului și la reducerea interferenței. Este o alegere populară în circuitele RF unde controlul lățimii de bandă, izolația semnalului și eficiența spectrului sunt cerințe de design importante.

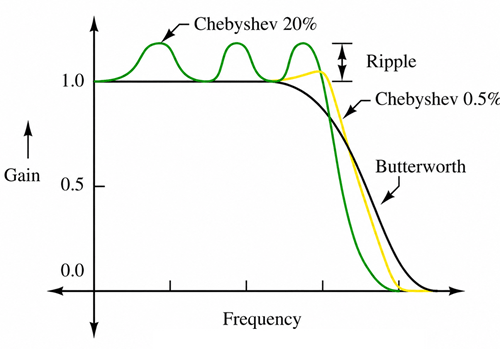

Imaginea de mai jos arată răspunsul în frecvență al unui filtru Chebyshev comparat cu un filtru Butterworth. Un filtru RF Chebyshev funcționează prin permiterea semnalelor dintr-un interval de frecvență dorit să treacă, în timp ce atenuază frecvențele nedorite din afara acestui interval. Principala sa caracteristică este prezența unei ondulații controlate în banda de trecere, ceea ce ajută la atingerea unui roll-off mult mai abrupt în apropierea frecvenței de decupare.

În graf, curba verde (Chebyshev 20%) are o ondulație mai mare în banda de trecere. Deoarece mai multă ondulație este permisă, filtrul trece foarte rapid de la banda de trecere la banda de oprire. Acest lucru oferă o selectivitate excelentă în frecvență, dar cauzează o variație mai mare a câștigului semnalului în banda de trecere.
Curba galbenă (Chebyshev 0.5%) are o ondulație mult mai mică. Aceasta oferă încă un decupaj mai abrupt decât un filtru Butterworth, menținând în același timp un răspuns mai stabil al benzii de trecere.
Curba neagră (Butterworth) are o bandă de trecere complet plată, fără ondulație. Cu toate acestea, roll-off-ul său este mai gradual, ceea ce înseamnă că frecvențele nedorite nu sunt atenuate atât de repede în apropierea frecvenței de decupare.
În sistemele RF, semnalul de intrare conține atât componente de frecvență dorite, cât și nedorite. Filtrul Chebyshev permite frecvențelor dorite să treacă cu pierderi minime și atenuază rapid frecvențele dincolo de punctul de decupare.
Filtrele RF Chebyshev sunt clasificate în principal în filtre Chebyshev de tip I și filtre Chebyshev de tip II. Ambele tipuri sunt proiectate pentru a oferi o selectivitate frecvență mai abruptă decât multe designuri de filtre de bază, dar plasează ondulația în părți diferite ale răspunsului în frecvență.

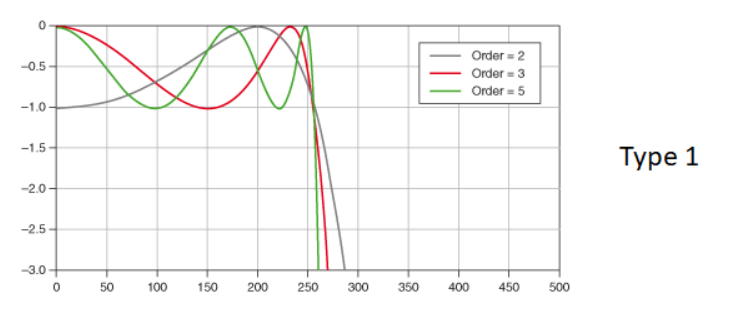

• Filtru Chebyshev Tip I – Un filtru Chebyshev de Tip I are ondulații în banda de trecere. Aceasta înseamnă că câștigul crește și scade ușor înainte de frecvența de tăiere. Așa cum se arată în imaginea de răspuns a Tipului I, ordinele mai mari ale filtrului creează mai multe cicluri de ondulație și o scădere mai abruptă după punctul de tăiere. Acest tip este utilizat frecvent atunci când este necesară o separare puternică a frecvențelor, cum ar fi în receptoare RF, emițătoare și sisteme de comunicație.

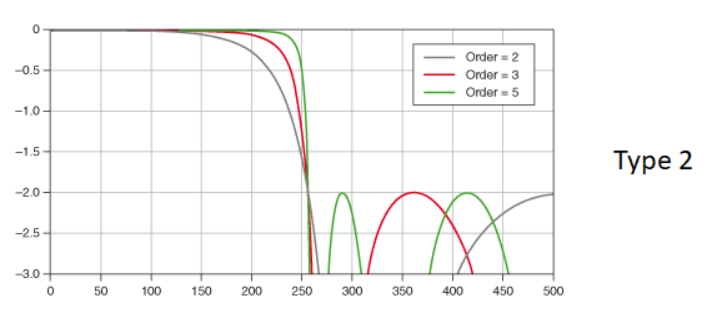

• Filtru Chebyshev Tip II – Un filtru Chebyshev de Tip II, numit și filtru Chebyshev invers, are o bandă de trecere mai plată, dar ondulații în banda de oprire. Așa cum se arată în imaginea de răspuns a Tipului II, gama semnalului dorit rămâne mai stabilă înainte de frecvența de tăiere, în timp ce gama de frecvențe respinse conține ondulații. Acest tip este util atunci când acuratețea semnalului în banda de trecere este mai importantă, dar circuitul are în continuare nevoie de o respingere puternică a frecvențelor nedorite.
Principala diferență între aceste tipuri este locul unde apar ondulațiile. Tipul I plasează ondulații în banda de trecere pentru a realiza o tranziție mai rapidă după frecvența de tăiere. Tipul II menține banda de trecere mai plată și plasează ondulații în banda de oprire. În proiectarea RF practică, Tipul I este adesea ales pentru selectivitate mai precisă, în timp ce Tipul II este mai bun atunci când este necesar un răspuns mai curat al benzii de trecere.
Câteva specificații cheie determină performanța unui filtru RF Chebyshev. Aceste specificații afectează cât de abrupt filtrele separă frecvențele dorite de cele nedorite, câtă variație a semnalului este permisă și cât de multă pierdere de semnal apare în calea RF.
Ondulația în banda de trecere este una dintre caracteristicile definitorii ale unui filtru Chebyshev. Spre deosebire de un filtru Butterworth, care are o bandă de trecere plată, un filtru Chebyshev permite variația câștigului controlat în cadrul benzii de trecere. Ondulația este de obicei specificată în decibeli, cum ar fi 0,1 dB, 0,5 dB sau 1 dB. O valoare mai mare a ondulației oferă de obicei o scădere mai abruptă, dar creează, de asemenea, o variație mai mare a amplitudinii în semnalul dorit.
Frecvența de tăiere marchează tranziția între banda de trecere și banda de oprire. Este punctul în care filtrul începe să atenueze semnalele mai puternic. În sistemele RF, frecvența de tăiere determină care gamă de frecvențe este permisă să treacă și care gamă este respinsă.
Ordinea filtrului se referă la numărul de elemente reactive sau etape de filtrare utilizate în proiectare. Un filtru Chebyshev de ordine mai mare oferă o separare a frecvențelor mai abruptă și o atenuare mai puternică a semnalelor nedorite. Totuși, necesită și mai multe componente, crește complexitatea circuitului și poate crește pierderea de inserție.
Rata de scădere descrie cât de repede filtrul reduce semnalele dincolo de frecvența de tăiere. Filtrele Chebyshev sunt cunoscute pentru scăderea lor abruptă, ceea ce le face utile atunci când frecvențele nedorite sunt aproape de semnalul dorit. Acesta este un motiv pentru care sunt utilizate frecvent în receptoare RF, emițătoare și circuite de comunicație.
Atenuarea în banda de oprire arată cât de mult filtrele reduc semnalele nedorite din afara benzii de trecere. Este măsurată în decibeli. Atenuarea mai mare în banda de oprire înseamnă o mai bună suprimare a interferențelor, armonicelor și semnalelor din canalul adiacent.
Pierderea de inserție este cantitatea de putere a semnalului pierdut în timp ce semnalul trece prin filtru. În circuitele RF, se preferă o pierdere de inserție mai mică, deoarece ajută la păstrarea puterii semnalului și îmbunătățește eficiența sistemului.
Selectivitatea în frecvență se referă la cât de bine filtrul separă frecvențele dorite de cele nedorite. Un filtru Chebyshev are o selectivitate ridicată deoarece designul său bazat pe ondulație permite o tranziție mai abruptă între banda de trecere și banda de oprire.
Filtrele RF Chebyshev sunt de obicei proiectate pentru o anumită impedanță a sursei și a sarcinii, de obicei 50 Ω sau 75 Ω în sistemele RF. Potrivirea corectă a impedanței ajută la reducerea reflexiilor semnalului, a pierderilor de retur și a undelor staționare nedorite.

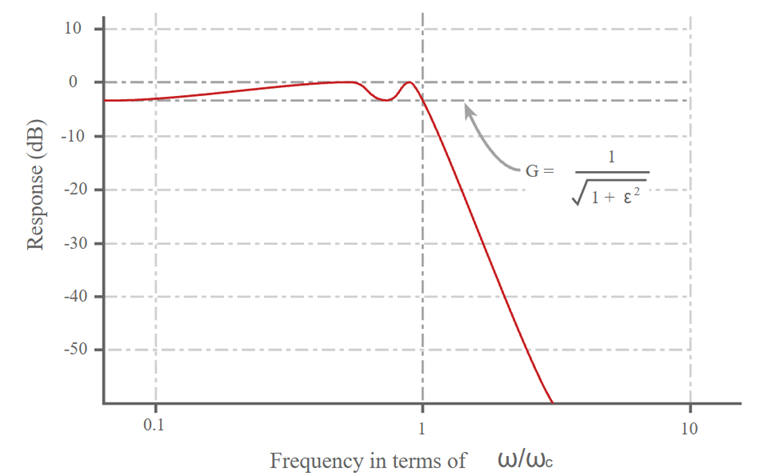

Imaginea arată un răspuns tipic al unui filtru Chebyshev de Tip I. Ondulația mică din banda de trecere și atenuarea abruptă după frecvența de tăiere sunt caracteristici cheie ale filtrelor Chebyshev.
Răspunsul în magnitudine este dat de:
|H(jω)| = 1 / √[1 + ε²Tn²(ω/ωc)]
Unde:
• |H(jω)| = răspuns în magnitudine
• ε = factor de ondulație
• Tn = polinom Chebyshev de ordin n
• ω = frecvența unghiulară
• ωc = frecvența unghiulară de tăiere
Câștigul minim în banda de trecere este:
Gmin = 1 / √(1 + ε²)
Factorul de ondulație poate fi calculat din specificația de ondulație a benzii de trecere:
ε = √(10^(Rp/10) − 1)
Unde Rp este ondulația în banda de trecere în decibeli (dB).
Aceste ecuații sunt folosite frecvent atunci când se proiectează filtre Chebyshev și se calculează răspunsul lor de frecvență. Ele ajută la determinarea relației dintre undă, ordinul filtrului, frecvența de tăiere și caracteristicile de atenuare.
Următoarele exemple arată circuite filtre Chebyshev de ordinul doi bazate pe topologia Sallen-Key.

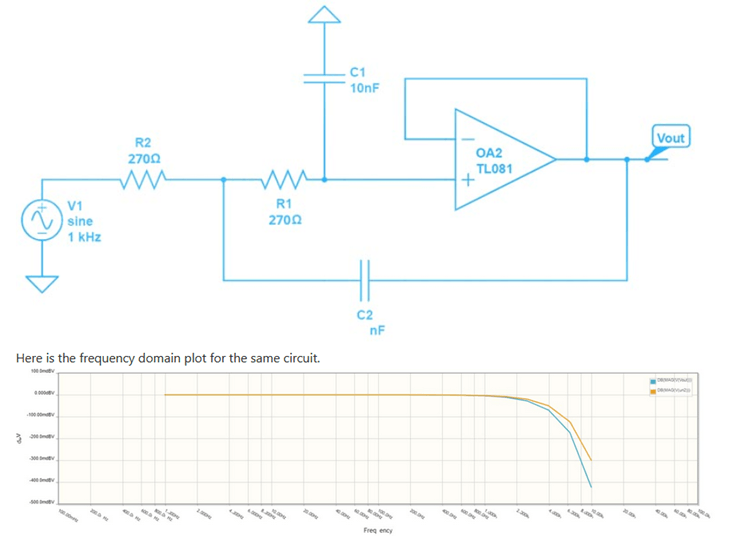

Acest circuit este un filtru low-pass Chebyshev de ordinul doi de tip I realizat folosind un amplificator operațional TL081. Rețea rezistor-capacitor determină frecvența de tăiere și caracteristicile undei, în timp ce amplificatorul operațional oferă tamponare și stabilitate. Semnalele de sub frecvența de tăiere trec cu o atenuare minimă, în timp ce componentele de frecvențe mai mari sunt atenuate rapid. Graficul răspunsului de frecvență arată unda caracteristică de trecere și panta abruptă a unui filtru Chebyshev.

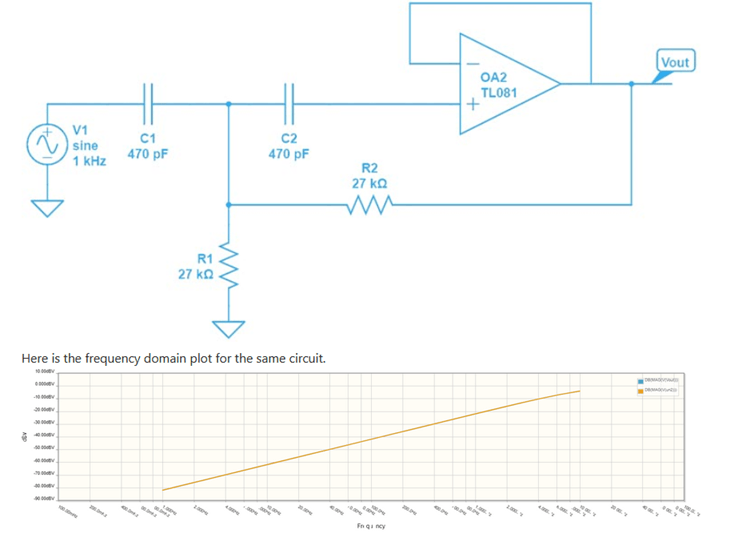

Filtrul high-pass Chebyshev de ordinul doi de tip I bazat pe configurația Sallen-Key. Condensatorii de la intrare blochează semnalele de frecvență joasă, permițând semnalelor de frecvențe mai mari să treacă. Rețeaua rezistor-capacitor și amplificatorul operațional determină frecvența de tăiere și răspunsul filtrului. Grafica de răspuns de frecvență însoțitoare arată creșterea câștigului deasupra frecvenței de tăiere, atenuând în același timp componentele de frecvență mai joasă.
• Sisteme de comunicație wireless - Filtrele RF Chebyshev sunt utilizate pentru a separa benzile de frecvență dorite și a reduce interferențele din canale învecinate.
• Receivere RF - Ajută la eliminarea semnalelor nedorite, zgomotului și interferenței de canal învecinat înainte de procesarea semnalului.
• Transmițătoare RF - Suprimă armonicile și componentele de frecvență nedorite înainte ca semnalul să fie transmis.
• Sisteme radar - Filtrele RF Chebyshev oferă un control precis al frecvenței pentru detectarea fiabilă a semnalului și măsurarea țintelor.
• Echipamente de comunicație prin satelit - Ajută la menținerea unei transmisii și recepții clare a semnalului pe benzi de frecvență aglomerate.
• Instrumente de testare RF - Folosite în analizatoarele de spectru, generatoarele de semnal și testerele de comunicație pentru a îmbunătăți acuratețea măsurătorilor.
| Parametru |
Filtru Chebyshev |
Filtru Butterworth |
Filtru Bessel |
Filtru Eliptic |
| Undă de Trecere |
0.01–3 dB |
0 dB |
0 dB |
0.01–3 dB |
| Undă de Stopare |
0 dB (Tip I) |
0 dB |
0 dB |
0.01–3 dB |
| Câștig de Trecere Normalizat |
±Rp dB |
0 dB |
0 dB |
±Rp dB |
| Rata de Cădere pe Pol |
20 dB/decadă |
20 dB/decadă |
20 dB/decadă |
20 dB/decadă |
| Factor de Selectivitate (Relativ) |
0.8–0.9 |
0.5–0.7 |
0.3–0.5 |
0.9–1.0 |
| Variația Întârzierei de Grup |
Mediu |
Scăzut |
Cel mai scăzut |
Cel mai înalt |
| Linearitatea Fazei |
Mediu |
Bun |
Excelent |
Slab |
| Suprapășire în Răspunsul Pasului |
5–30% |
4–15% |
<5% |
20–40% |
| Atenuarea la 2× Frecvența de Tăiere (Exemplul Ordinului 5) |
~50–55 dB |
~30–35 dB |
~20–25 dB |
~60–70 dB |
| Atenuarea la 1.5× Frecvența de Tăiere (Exemplul Ordinului 5) |
~30–35 dB |
~18–22 dB |
~10–15 dB |
~40–50 dB |
| Ordinul Filtrului Necesitat pentru Rejecție de 40 dB* |
4–5 |
6–8 |
8–10 |
3–4 |
| Pierdere Tipică de Inserție (RF) |
0.5–3 dB |
0.3–2 dB |
0.3–2 dB |
1–4 dB |
| Pierdere Tipică de Întoarcere |
15–25 dB |
20–30 dB |
20–30 dB |
15–25 dB |
| VSWR Tipic |
1.2:1–1.5:1 |
1.1:1–1.5:1 |
1.1:1–1.5:1 |
1.3:1–1.8:1 |
| Sensibilitatea Componentelor |
Mediu |
Scăzut |
Scăzut |
Ridicat |
| Complexitatea Proiectării |
Mediu |
Scăzut |
Scăzut |
Ridicat |
Principalul avantaj al unui filtru RF Chebyshev este caracteristica sa de roll-off abrupt, care îi permite să atenueze frecvențele nesolicitate din apropiere mai repede decât un filtru Butterworth sau Bessel de aceeași ordine. Atunci când alegi un filtru RF Chebyshev, ia în considerare frecvența de tăiere necesară, ondulația din banda de trecere, atenuarea din banda de oprire, pierderea de inserție și impedanța sistemului. Aplicațiile care necesită selectivitate maximă a frecvenței beneficiază adesea de o valoare mai mare a ondulației și de o ordine mai mare a filtrului, în timp ce aplicațiile care necesită o amplitudine a semnalului mai stabilă pot folosi valori mai mici ale ondulației.
Un filtru Chebyshev permite o ondulație controlată în răspunsul său de frecvență. Această compromis de design permite o tranziție mai rapidă între banda de trecere și banda de oprire, rezultând o selectivitate a frecvenței mai bună decât un filtru Butterworth cu aceeași ordine.
Ondulația din banda de trecere provoacă variații mici ale câștigului în întreaga banda de trecere. Deși o ondulație mai mare îmbunătățește selectivitatea și atenuarea aproape de frecvența de tăiere, o ondulație excesivă poate afecta acuratețea amplitudinii semnalului în aplicațiile RF sensibile.
Creșterea ordinii filtrului creează un roll-off mai abrupt și o atenuare mai puternică în banda de oprire. Cu toate acestea, aceasta crește și complexitatea circuitului, numărul de componente și poate introduce o pierdere de inserție mai mare.
Neadaptarea impedanței poate provoca reflexii ale semnalului, pierderi de retur și unde staționare. Adaptarea filtrului la impedanța sistemului, precum 50 Ω sau 75 Ω, ajută la menținerea integrității semnalului și performanței filtrării.
Da. Răspunsurile filtrelor Chebyshev pot fi implementate ca filtre low-pass, high-pass, band-pass sau band-stop în funcție de intervalul de frecvență care trebuie să fie transmis sau respins.
Un filtru de Tip I oferă un roll-off mai abrupt prin ondulația din banda de trecere, în timp ce un filtru de Tip II menține o bandă de trecere plată și plasează ondulația în banda de oprire. Proiectele de Tip II sunt adesea alese atunci când acuratețea în banda de trecere este mai importantă.
Toleranțele componentelor, schimbările de temperatură, paraziții PCB și variațiile de fabricație pot altera valorile condensatoarelor și inductorilor, provocând o diferență între frecvența de tăiere actuală și targetul de design.
