Procesul de fabricare a circuitelor integrate pas cu pas

Înțelegerea modului în care sunt produse IC-urile este importantă deoarece fabricarea chip-urilor afectează viteza, eficiența energetică, costul și fiabilitatea produselor electronice. Nodurile de proces mai mici pot îmbunătăți performanța, dar, de asemenea, fac manufactura mai dificilă din cauza curentului de scurgere, densității de căldură, erorilor de suprapunere și defectelor la scară nanoscală. Acest articol va discuta cum sunt fabricate circuitele integrate pas cu pas, de ce contează fiecare proces și cum tehnologiile semiconductoare moderne sprijină dispozitivele electronice avansate de astăzi.

Catalog

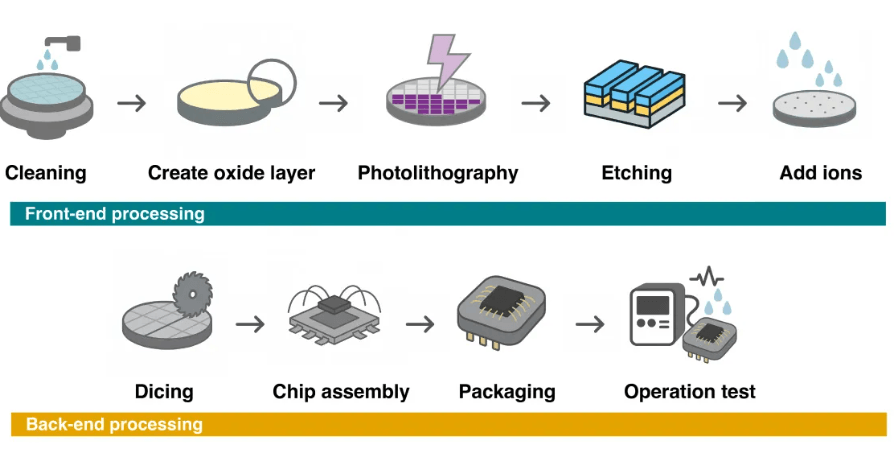

Fabricarea semiconductoarelor Front-End vs Back-End

Front-End-of-Line (FEOL) și Back-End-of-Line (BEOL) sunt cele două etape principale ale fabricării semiconductoarelor. FEOL se concentrează pe crearea dispozitivelor active pe wafer-ul de siliciu, în special a transistorilor care efectuează comutarea și prelucrarea semnalelor. Această etapă include pregătirea wafere-lor, oxigenarea, fotolitografia, gravarea, implantarea ionilor și fabricarea transistorilor. Deoarece FEOL construiește transistorii în sine, ea influențează direct performanța chip-ului, consumul de energie, viteza de comutare și densitatea transistorilor.

BEOL se concentrează pe conectarea acestor tranzistori în circuite funcționale. În această etapă, mai multe straturi de interconexiune sunt construite pentru a rute semnalele și a distribui puterea pe întreaga chip. Deși BEOL nu creează transistorii, joacă un rol important în integritatea semnalului, livrarea de energie, gestionarea căldurii și fiabilitatea generală a dispozitivului.

După ce BEOL este finalizat, wafer-ul trece la testare, ambalare și asamblare finală. Aceste etape finale verifică funcționalitatea chip-ului, protejează die-ul semiconductoarelor și pregătesc dispozitivul pentru instalarea în produsele electronice.

Procesul de fabricare a IC-urilor pas cu pas

Fabricarea wafere-lor

Fabricarea wafere-lor reprezintă punctul de pornire al fabricării semiconductoarelor. Wafer-ul acționează ca platforma de bază pe care sunt produse simultan mii de circuite integrate.

Creșterea cristalelor

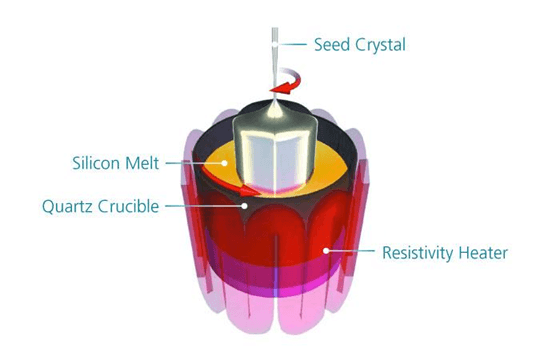

Creșterea cristalelor este prima etapă majoră în transformarea siliciului purificat într-un wafer de semiconductori utilizabil. Așa cum este ilustrat în imagine, polysiliconul extrem de pur este topit într-un crucible de cuarț folosind un încălzitor cu rezistență la temperaturi ridicate. Apoi, un mic cristal de semințe este coborât în topitura de siliciu și tras cu grijă în sus în timp ce se rotește. Acest proces de tragere controlat formează o structură cristalină unică și continuă cunoscută sub numele de siliciu monocrystalline.

Această metodă se numește procesul Czochralski (CZ) și este utilizată pe scară largă în producția de wafere de semiconductori deoarece poate produce ingots de siliciu mari și de înaltă calitate. În timpul creșterii cristalelor, dopanți controlați cu atenție, cum ar fi borul, fosforul, arsenicul sau antimoniul, pot fi adăugați pentru a ajusta proprietățile electrice ale siliciului. Acest lucru este important deoarece wafer-ul trebuie să aibă rezistivitatea corectă înainte ca fabricarea transistorilor să înceapă.

Rezultatul final este un ingot de siliciu cilindric mare care poate fi tăiat ulterior în wafere subțiri. Fabricații semiconductoare moderne folosesc frecvent wafere de 200 mm și 300 mm, în timp ce tehnologia wafere-lor de 450 mm rămâne limitată din cauza costurilor și provocărilor de producție. Pentru unele dispozitive de semiconductori de mare putere, siliciul Float-Zone (FZ) poate fi, de asemenea, utilizat datorită nivelurilor foarte scăzute de impurități și calității electrice excelente.

Tăierea și pregătirea suprafeței wafere-lor

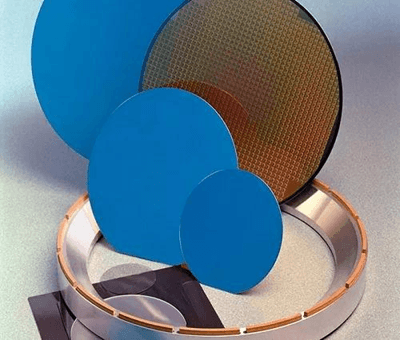

După creșterea cristalelor, bucata cilindrică de siliciu este tăiată în felii circulare subțiri folosind feronerie de tăiere de precizie. Așa cum se arată în imagine, aceste felii vin în diametre diferite și trebuie să aibă o suprafață foarte netedă, curată și uniformă înainte de a putea intra în următorii pași de fabricație a semiconductorilor. Felia modelată din fundal arată de asemenea cum felia pregătită devine ulterior baza pentru multe cipuri IC individuale.

După tăiere, fiecare felie trece prin șlefuirea marginii, șlefuirea suprafeței, gravarea chimică, polizarea, curățarea și inspectarea defectelor. Șlefuirea marginii îndepărtează marginile ascuțite care ar putea crăpa în timpul manipulării, în timp ce polizarea suprafeței creează finisajul ultra-neted necesar pentru fotolitografie precisă. Curățarea chimică și inspectarea defectelor ajută la îndepărtarea particulelor, zgârieturilor și deteriorării suprafeței care ar putea reduce randamentul.

Această etapă de pregătire este importantă deoarece chiar și un defect mic pe suprafață poate afecta formarea transistorilor în procesele ulterioare. O felie tăiată, polisată și inspectată corespunzător oferă fundația stabilă necesară pentru oxidare, depunere, fotolitografie, gravare și alte etape avansate de fabricație a IC.

Procesul de Depunere

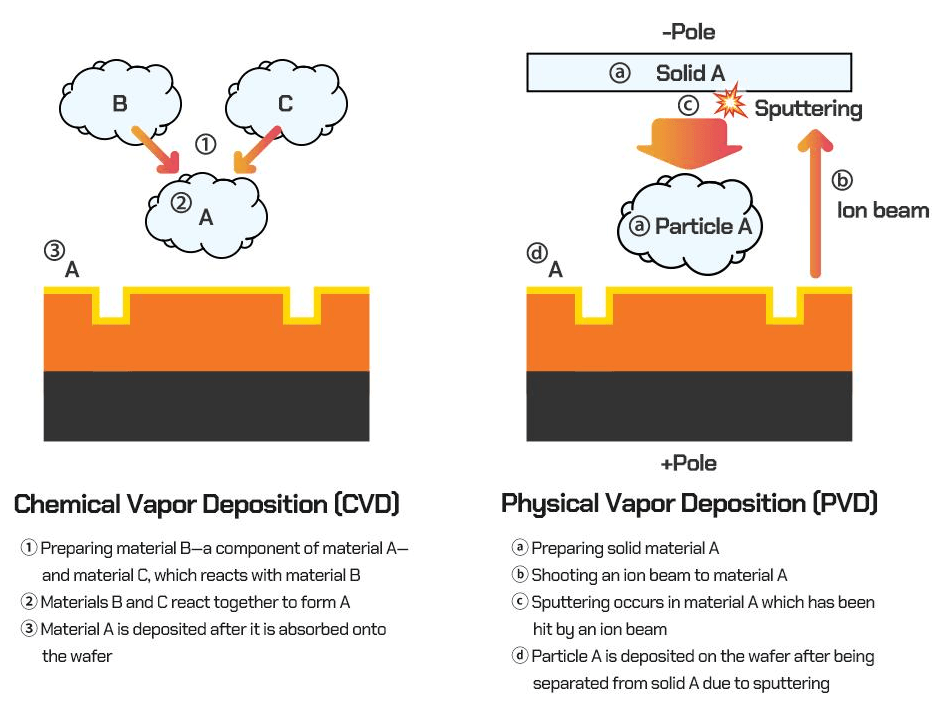

Depunerea este procesul de adăugare a unor straturi foarte subțiri de material pe suprafața feliei. Așa cum se arată în imagine, depunerea poate avea loc prin diferite metode, în funcție de dacă materialul este format printr-o reacție chimică sau transferat dintr-o sursă solidă. Aceste straturi depuse pot deveni ulterior filme izolante, straturi semiconductoare, straturi de barieră sau materiale de interconexiune metalică utilizate în structura IC.

Depunerea Epitaxială

Depunerea epitaxială este un tip special de depunere utilizat pentru a crește un strat de siliciu cristalin de înaltă calitate deasupra unei felii de siliciu. Spre deosebire de acoperirea generală a filmului, noul strat urmează structura cristalelor feliei de dedesubt. Acest lucru îmbunătățește calitatea feliei, reduce densitatea defectelor și ajută la crearea unei izolații electrice mai bune și a unei performanțe mai bune a tranzistorilor. Deși imaginea compară în principal CVD și PVD, creșterea epitaxială este adesea asociată cu procesele bazate pe CVD deoarece materialele în fază gazoasă pot fi utilizate pentru a crește straturi controlate de siliciu pe suprafața feliei.

Depunerea Vaporilor Chimici (CVD)

Depunerea vaporilor chimici, sau CVD, utilizează materiale în fază gazoasă pentru a forma un film subțire pe felie. În imagine, materialele B și C reacționează împreună pentru a crea materialul A, care este apoi depus pe suprafața feliei. Aceasta este o bună modalitate de a înțelege CVD: stratul depus nu este pur și simplu pulverizat pe felie, ci format printr-o reacție chimică aproape de suprafața feliei sau pe aceasta.

CVD este folosit pe scară largă pentru a depune dioxid de siliciu, nitruro de siliciu, polisiliciu și materiale dielectrice. Aceste filme sunt importante pentru izolație, protecție, structuri de tranzistori și etape ulterioare de modelare. În fabricația avansată a semiconductorilor, Depunerea pe Strat Atomic, sau ALD, este de asemenea folosită atunci când sunt necesare straturi extrem de subțiri și uniforme, în special în nodurile de proces mai mici de 10 nm.

Depunerea Vaporilor Fizici (PVD)

Depunerea vaporilor fizici, sau PVD, funcționează diferit față de CVD. Așa cum se arată pe partea dreaptă a imaginii, un fascicul de ioni lovește un material sursă solid, cauzând particulele să se separe de țintă prin sputtering. Aceste particule călătoresc apoi către felie și formează un film subțire pe suprafața acesteia.

PVD este utilizat în mod obișnuit pentru depunerea metalelor, inclusiv aluminiu, cupru, straturi de barieră și straturi de sămânță. Procesele IC mai vechi utilizau adesea interconexiuni din aluminiu, în timp ce multe cipuri moderne folosesc cupru deoarece acesta are o rezistență electrică mai scăzută și susține o transmisie mai rapidă a semnalului. La noduri foarte avansate, materiale cum ar fi cobaltul și ruthenium sunt, de asemenea, studiate deoarece cuprul devine mai greu de utilizat eficient la dimensiuni extrem de mici.

Oxidarea Termică

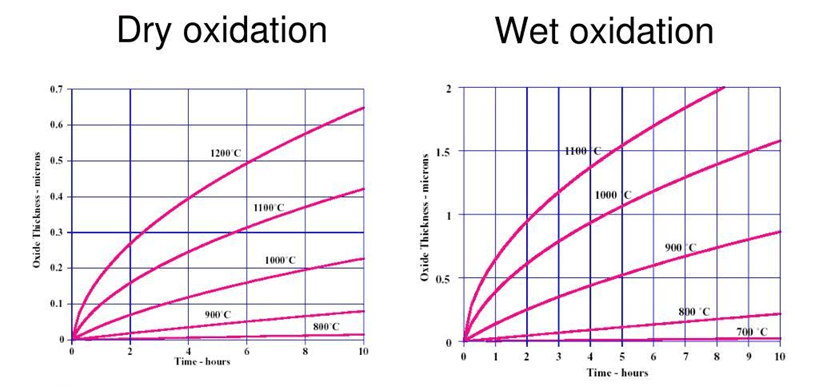

Oxidarea termică formează un strat de dioxid de siliciu (SiO₂) direct pe suprafața feliei de siliciu. Acest strat de oxid este utilizat pe scară largă pentru izolație, structuri de porți a transistorilor, protecție a suprafeței și izolare a dispozitivelor. Așa cum se arată în imagine, oxidarea uscată produce oxid de înaltă calitate cu un excelent control al grosimii, făcându-l potrivit pentru aplicațiile de dielectrice subțiri pentru porți. oxidarea umedă crește oxidul mult mai repede și este utilizată frecvent atunci când sunt necesare straturi de oxid mai groase.

Grosimea oxidului afectează direct performanța transistorului, curentul de scurgere, consumul de energie și fiabilitatea pe termen lung. Dacă oxidul devine prea subțire, curentul de scurgere și efectele de tunelare cuantice pot crește semnificativ. Pentru a aborda aceste provocări, nodurile avansate de semiconductor utilizează adesea materiale dielectrice high-k, cum ar fi oxidul de hafniu (HfO₂), care oferă un control puternic al porții în timp ce reduc curentul de scurgere în tranzistori la scară nanometrică.

Fotolitografia

Fotolitografia transferă tipare microscopice de circuite pe suprafața wafer-ului. Este considerată pe scară largă cel mai critic pas în fabricarea semiconductorilor, deoarece determină dimensiunea tranzistorului și densitatea cipului.

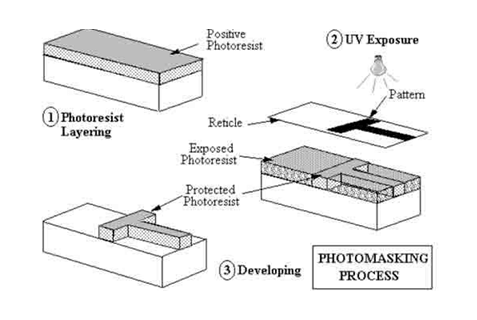

Procesul începe prin acoperirea wafer-ului cu foto-rezist. Lumina ultravioletă trece printr-o fotomască care conține designul circuitului, expunând regiunile selectate ale foto-rezistului. După dezvoltare, modelul rămas ghidează etapele ulterioare de gravare și implantare.

Fabricarea semiconductorilor moderni utilizează litografia Extreme Ultraviolet (EUV) pentru noduri avansate, cum ar fi 7 nm, 5 nm, 3 nm și mai mult.

Multi-patterning este, de asemenea, utilizat pentru a crea caracteristici care sunt mai mici sau mai dense decât o expunere de litografie unică poate produce cu ușurință. Metodele comune includ dublu patterning, Self-Aligned Double Patterning (SADP) și Self-Aligned Quadruple Patterning (SAQP). Aceste tehnici împart sau multiplică tiparele pe parcursul mai multor etape de proces, îmbunătățind densitatea și acuratețea tiparului. Chiar și cu litografia EUV, multi-patterning rămâne important pentru fabricarea avansată a semiconductorilor.

De ce nodurile mai mici sunt mai dificile

Pe măsură ce nodurile semiconductorilor se micșorează, fabricarea devine semnificativ mai dificilă din cauza:

• Tunelării cuantice

• Limită de acuratețe a suprapunerii

• Rugozitatea marginii liniilor

• Defecte stocastice

• Creșterea curentului de scurgere

• Densitate mai mare a căldurii

Tranzistoarele mai mici îmbunătățesc performanța și eficiența energetică, dar necesită de asemenea sisteme de litografie mult mai precise și un control mai strict al procesului.

Sistemele EUV High-NA sunt acum implementate pentru a sprijini viitoarea fabricare de semiconductori de 2 nm și 1 nm. Aceste sisteme pot costa sute de milioane de dolari fiecare.

Procesul de gravare

Gravarea este procesul care transferă modelul de fotolitografie în materialele reale ale wafer-ului. După ce modelul foto-rezist este format, gravarea îndepărtează părțile expuse ale filmelor subțiri, cum ar fi dioxidul de siliciu, nitratul de siliciu, polisiliciu sau straturile de metal. Această etapă permite ca modelul circuitului să devină parte a structurii wafer-ului în loc să rămână doar pe stratul de foto-rezist.

Fabricarea semiconductorilor moderni folosește în principal gravarea uscată bazată pe plasmă deoarece oferă un control mai bun pentru caracteristici foarte mici. Spre deosebire de gravarea chimică umedă, gravarea uscată poate îndepărta materialele mai direcțional, ceea ce ajută la crearea unor tipare mai clare și a unor pereți laterali mai verticali. Această precizie este importantă în CI-urile avansate, unde chiar și o mică eroare de model poate afecta performanța tranzistorului, curentul de scurgere sau randamentul de producție.

Metodele comune de gravare avansate includ Reactive Ion Etching (RIE), gravarea Inductively Coupled Plasma (ICP) și Atomic Layer Etching (ALE). RIE combină reacții chimice cu bombardamentul ionilor pentru a îndepărta materialul cu precizie, în timp ce gravarea ICP oferă o densitate mare de plasmă pentru o îndepărtare mai rapidă și mai controlată a materialului. ALE îndepărtează materialul strat cu strat cu o precizie foarte mare, făcându-l util pentru structuri avansate de tranzistori FinFET și Gate-All-Around, unde este necesară acuratețea la nanoscala.

Implantarea ionilor

Implantarea ionilor este procesul de adăugare a dopanților controlați în zonele selectate ale wafer-ului de siliciu pentru a crea regiuni de tip P și N. Dopanți, cum ar fi borul, fosforul și arsenicul sunt implantați în wafer cu o precizie ridicată, astfel încât tranzistorul să poată controla curentul în mod corespunzător. Această etapă afectează viteza tranzistorului, tensiunea de prag, curentul de scurgere, eficiența energetică și fiabilitatea pe termen lung, așa că chiar și mici erori în plasarea dopantului sau dozare pot reduce randamentul și performanța cipului.

Formarea porților și fabricarea tranzistorilor

Formarea porților și fabricarea tranzistorilor creează dispozitivele active care efectuează operații de comutare în interiorul unui circuit integrat. După fotolitografie, gravare și implantare ionică, dielectrica porții și electroda porții sunt formate pentru a controla fluxul de curent între regiunile sursă și drenaj. Structura porții este apoi modelată, urmată de formarea regiunilor sursă și drenaj prin procese suplimentare de implantare.

Pe măsură ce dimensiunile tranzistorilor continuă să se micșoreze, producătorii de semiconductori folosesc structuri avansate cum ar fi tranzistorii FinFET și Gate-All-Around (GAA) pentru a îmbunătăți controlul porții, a reduce curentul de scurgere și a crește performanța. După fabricare, miliarde de tranzistoare există pe wafer, dar acestea trebuie încă să fie conectate prin mai multe straturi de interconexiune metalică pentru a crea circuite electronice complete.

Procesare termică (Recocere)

Procesarea termică, în special recoacerea, este realizată frecvent după implantarea ionică pentru a activa dopanții implantați. În timpul implantării, atomii dopanți sunt plasați în regiuni selectate ale plăcii, dar este posibil să nu se afle imediat în pozițiile cristaline corecte. Recoacerea folosește căldură controlată pentru a muta acești dopanți în sitele active din rețeaua de siliciu, permițându-le să schimbe corespunzător comportamentul electric al regiunilor transistorului.

Procesarea rapidă termică (RTP) și recoacerea rapidă termică (RTA) sunt utilizate pe scară largă deoarece încălzesc placa pentru o perioadă scurtă de timp la temperaturi ridicate. Acest lucru activează dopanții în timp ce limitează difuzarea nedorită a dopanților, ceea ce este important pentru menținerea caracteristicilor mici și precise ale transistorului. Procesarea termică poate, de asemenea, să repare daunele cristalinelor legate de implantare, să îmbunătățească calitatea filmului, să susțină ingineria stresului și să crească stabilitatea materialului înainte de următorii pași de fabricație a transistorului.

Polizarea chimico-mecanică (CMP)

Polizarea chimico-mecanică, sau CMP, este folosită pentru a netezi suprafața plăcii după depunere și modelare. Acest lucru este important deoarece circuitele integrate moderne conțin multe straturi stivuite, iar o suprafață inegală poate face pașii de fotolitografie împărtășiți inexact. CMP folosește tampoane de polizare și slurries chimice pentru a îndepărta materialul în exces și a crea o suprafață netedă și uniformă pentru procesul următor.

CMP este deosebit de important pentru interconexiunile de cupru, structurile dual-damascene și rutarea multi-strat. Cu toate acestea, trebuie controlat cu atenție deoarece poate provoca, de asemenea, defecte precum dishing, eroziune și zgârieturi pe suprafață. Dacă aceste defecte nu sunt gestionate corespunzător, pot reduce randamentul ciupercii, afecta fiabilitatea și crea probleme în pașii de fabricație ulterioare.

Metalizare și Formare a Interconexiunilor

După finalizarea fabricării transistorului, structurile metalice de interconexiune sunt formate pentru a conecta electric miliarde de transistori împreună.

Circuitele integrate moderne utilizează multiple straturi de rutare din cupru conectate prin viale microscopice.

Procesul damascen

Procesul damascen creează șanțuri și viale în interiorul materialelor dielectrice, apoi le umple cu cupru. Cuprul în exces este îndepărtat folosind CMP.

Straturi de barieră

Metalele de barieră împiedică difuzarea cuprului în materialele semiconductoare din jur. Fără aceste straturi, contaminarea cuprului ar putea deteriora structurile transistorului.

Întârziere RC și Electromigrația

Pe măsură ce dimensiunile interconexiunilor se micșorează, producătorii de semiconductori se confruntă cu provocări majore, inclusiv:

• Întârzierea semnalului RC

• Electromigrația

• Generarea de căldură

• Probleme de integritate a semnalului

Tehnologiile avansate de rutare BEOL sunt critice pentru menținerea performanței procesorilor de mare viteză.

Metrologie a plăcilor

Metrologia plăcilor măsoară dimensiunile critice și caracteristicile fizice pe parcursul fabricării semiconductoarelor pentru a asigura că fiecare proces respectă specificațiile de proiectare. Măsurătorile comune includ grosimea filmului, dimensiunea critică (CD), alinierea overlay și topografia suprafeței. Aceste măsurători ajută inginerii să verifice că straturile depuse, caracteristicile modelate și alinierea litografiei rămân în toleranțe extrem de stricte. Sistemele moderne de metrologie pot măsura caracteristicile sub 10 nm, menținând în același timp fluxul ridicat necesar pentru producția avansată de semiconductori.

Inspecția plăcilor

Inspecția plăcilor este utilizată pentru a identifica defectele care pot reduce randamentul și afecta fiabilitatea dispozitivului. Sistemele de inspecție caută particule, zgârieturi, contaminare și defecte de model care pot apărea în timpul fabricării. Inspecția ne-modelată se concentrează pe plăci goale și suprafețe ne-modelate, în timp ce inspecția modelată examinează caracteristicile circuitului după litografie și gravare. Instrumentele moderne de inspecție utilizează tehnologii optice și cu fascicul de electroni pentru a detecta defecte extrem de mici, permițând producătorilor să identifice problemele înainte de a afecta un număr mare de cipuri.

Testarea probelor de placă

Testarea probelor de placă testează electric fiecare cip înainte de ambalare.

Probele subțiri ca firul contactează padurile cipului pentru a verifica funcționalitatea circuitului și performanța electrică. Cipurile defecte sunt identificate înainte de ambalare pentru a reduce costurile de producție.

Analiza bazată pe AI este utilizată din ce în ce mai mult pentru a identifica problemele sistematice de fabricație și a îmbunătăți randamentul global.

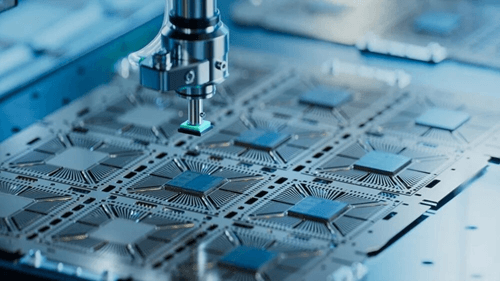

Ambalare și Asamblare

Ambalarea și asamblarea protejează cipul finalizat și îl conectează la circuitele externe. Ambalajul protejează cipul de daune, umiditate, contaminare și căldură, permițându-i să fie montat pe o placă de circuite.

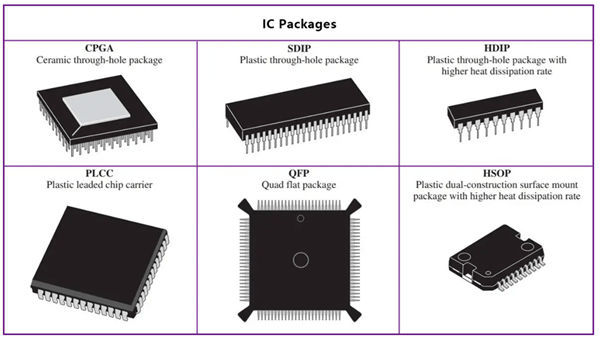

Metodele tradiționale de ambalare includ conectarea cu fire, cadre de conductori, BGA, QFN și ambalarea flip-chip. Acestea sunt încă utilizate pe scară largă în electronica de consum, echipamente industriale, sisteme auto și dispozitive de comunicație deoarece sunt fiabile și rentabile.

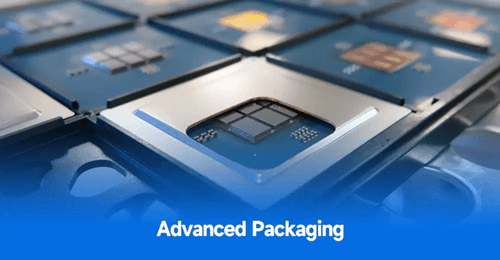

Ambalarea avansată este acum importantă pentru procesoarele AI, GPU-uri și dispozitivele de calcul de înaltă performanță. Tehnologia chiplet combină mai multe chipuri mai mici într-un singur pachet pentru a îmbunătăți randamentul și a permite diferitelor tehnologii să funcționeze împreună. Ambalarea 2.5D plasează multiple chipuri pe un interpozitor de siliciu pentru o comunicare mai rapidă. Ambalarea 3D stivuiește chipurile vertical folosind Through-Silicon Vias, sau TSV-uri, pentru a crește densitatea conexiunilor și a reduce dimensiunea pachetului. Legarea hibrid direct unește straturi de cupru și dielectrice, permițând conexiuni foarte fine pentru chipuri mai rapide și mai eficiente.

Concluzie

Înțelegerea procesului de fabricație a circuitelor integrate oferă perspective valoroase asupra modului în care sunt create procesoarele moderne, dispozitivele de memorie, senzorii și cipurile de comunicație. De la un simplu wafer de siliciu până la un dispozitiv semiconductor finit, fiecare etapă joacă un rol important în facilitarea produselor electronice care alimentează lumea digitală de astăzi.

Întrebări frecvente [FAQ]

1. De ce este fotolitografia considerată cel mai critic pas în fabricația semiconductorilor?

Fotolitografia determină dimensiunea și spațierea structurilor transistorilor pe wafer. Modelele mai mici și mai precise permit o densitate mai mare a transistorilor, o viteză de procesare mai rapidă și o eficiență energetică mai bună. Chiar și o mică eroare de aliniere sau expunere poate reduce randamentul sau afecta performanța cipului.

2. De ce sunt nodurile avansate de semiconductoare, cum ar fi 3nm și 2nm, mai dificil de fabricat?

Nodurile mai mici necesită un control de proces extrem de precis, deoarece structurile transistorilor devin atât de mici încât problemele precum tunelarea cuantică, curentul de scurgere, erorile de suprapunere și densitatea căldurii devin mai greu de gestionat. Nodurile avansate depind de asemenea foarte mult de litografia EUV și de echipamentele de fabricare costisitoare.

3. Cum afectează oxidarea termică performanța și fiabilitatea MOSFET-urilor?

Oxidarea termică formează stratul de dioxid de siliciu care controlează comutarea transistorului. Dacă stratul de oxid este prea gros, viteza transistorului scade, dar dacă devine prea subțire, pot apărea curentul de scurgere și ruperea porții. Controlul adecvat al oxidului este esențial pentru echilibrarea vitezei, eficienței energetice și fiabilității.

4. De ce este cuprul folosit pe scară largă în interconectările semiconductorilor moderni în loc de aluminiu?

Cuprul are o rezistență electrică mai mică decât aluminiul, permițând o transmisie de semnal mai rapidă și o pierdere de energie mai mică în cipurile avansate. Cu toate acestea, cuprul necesită de asemenea straturi de barieră și procese de fabricație mai complexe, deoarece poate difuza în materialele semiconductoare înconjurătoare.

5. De ce folosesc fabricile de semiconductori medii extrem de curate în timpul producției?

Structurile moderne ale transistorilor sunt măsurate în nanometri, astfel încât chiar și particulele microscopice de praf sau contaminarea pot deteriora modelele circuitului și pot reduce randamentul producției. Camerele curate ajută la controlul particulelor, umidității, temperaturii și contaminării chimice pe parcursul procesului de fabricație.

6. Cum îmbunătățește implantarea ionică performanța transistorilor în circuitele integrate?

Implantarea ionică introduce dopanți controlați în wafer pentru a crea regiuni de tip P și tip N. Acest proces afectează direct viteza de comutare a transistorilor, tensiunea de prag, curentul de scurgere și eficiența energetică, făcând controlul precis al dopanților esențial pentru performanța fiabilă a CI-urilor.

7. De ce depind foarte mult procesoarele AI avansate de tehnologiile de ambalare moderne?

Cipurile AI generează cantități masive de date și căldură, astfel încât tehnologiile avansate de ambalare, cum ar fi chipletele, ambalarea 2.5D, stivuirea 3D și legarea hibrid, ajută la îmbunătățirea lățimii de bandă, vitezei semnalului, livrării de putere și gestionării termice.
