Impedanța de intrare este rezistența sau opoziția pe care un amplificator operațional o prezintă semnalului conectat la terminalul său de intrare. În termeni simpli, arată cât de mult „încarcă” op-amp-ul sursa de semnal. O impedanță de intrare mare înseamnă că op-amp-ul trage foarte puțin curent din semnalul de intrare, în timp ce o impedanță de intrare mică poate atrage mai mult curent și influența semnalul original.
Într-un op-amp ideal, impedanța de intrare este considerată a fi infinită. Aceasta înseamnă că niciun curent nu intră în terminalele de intrare, iar op-amp-ul poate citi tensiunea de intrare fără a o schimba. Cu toate acestea, op-amp-urile reale nu sunt perfecte. Ele mai trag încă un curent de intrare foarte mic, astfel că impedanța lor de intrare este mare, dar nu infinită.
În op-amp-urile practice, impedanța de intrare depinde de tehnologia etapei de intrare. Op-amp-urile cu intrare bipolară au de obicei impedanța de intrare cuprinsă între 100 kΩ și 10 MΩ. Op-amp-urile cu intrare JFET oferă de obicei valori mult mai mari, adesea între 10¹¹ Ω și 10¹³ Ω. Op-amp-urile cu intrare CMOS pot oferi chiar impedanțe de intrare și mai mari, depășind adesea 10¹² Ω. Aceste valori ridicate ale impedanței ajută la minimizarea efectelor de încărcare și la îmbunătățirea acurateței semnalului în aplicațiile de senzori și măsurători.

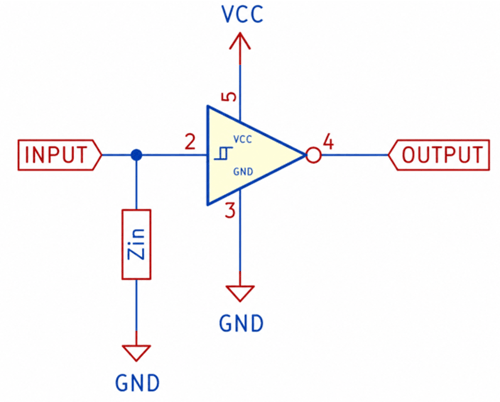

În diagrama, impedanța de intrare este reprezentată prin Zin, conectată de la linia de intrare la masă. Aceasta este o modalitate simplificată de a arăta că intrarea op-amp-ului nu este complet deschisă. Chiar dacă curentul de intrare este de obicei foarte mic, sursa încă „vede” o impedanță la intrarea op-amp-ului.
Impedanța de intrare este importantă deoarece ajută la păstrarea acurateței semnalului. De exemplu, senzorii, divizoarele de tensiune și sursele de semnal slab pot să nu fie capabili să furnizeze mult curent. Dacă impedanța de intrare a op-amp-ului este prea mică, aceasta poate reduce tensiunea semnalului înainte de amplificare. Acesta se numește efect de încărcare și poate provoca erori de măsurare sau pierderi de semnal.
Impedanța de intrare nu este întotdeauna pur rezistivă. La frecvențe mai mari, capacitatea de intrare a op-amp-ului devine, de asemenea, importantă. Această capacitate poate adăuga o încărcare suplimentară semnalelor AC, încetinind modificările rapide ale semnalului și provocând distorsiuni dacă circuitul nu este proiectat corespunzător.
Impedanța de ieșire este opoziția internă pe care un amplificator operațional o prezintă la terminalul său de ieșire. Într-un model simplu, aceasta poate fi reprezentată ca o mică rezistență plasată în serie cu ieșirea op-amp-ului. Această rezistență este de obicei numită Rout.
Într-un amplificator operațional ideal, impedanța de ieșire este zero. Acest lucru înseamnă că amplificatorul poate livra exact tensiunea de ieșire către orice sarcină fără pierderi de tensiune. Cu toate acestea, amplificatoarele operaționale reale nu sunt ideale. Stadiul de ieșire are limite, astfel încât poate apărea o mică cădere de tensiune când sarcina conectată consumă curent.
Impedanța de ieșire a unui amplificator operațional practic variază în funcție de design și condițiile de funcționare. Deși impedanța de ieșire internă în circuit deschis poate fi relativ mare, feedback-ul negativ reduce semnificativ impedanța de ieșire eficientă în circuit închis. În multe amplificatoare operaționale moderne, impedanța de ieșire în circuit închis este adesea mai mică de 1 Ω, permițând transferul eficient de tensiune și funcționarea stabilă atunci când conduce sarcini externe.

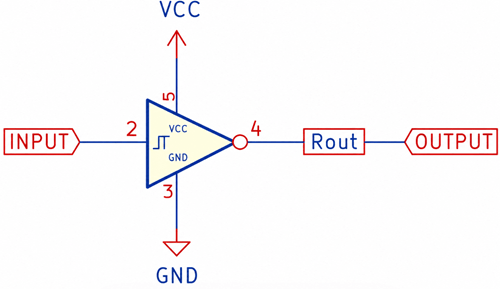

Imaginea de mai sus ilustrează această idee prin plasarea lui Rout între ieșirea amplificatorului operațional și terminalul final de ieșire. Când curentul de sarcină este scăzut, căderea de tensiune pe Rout este foarte mică. Semnalul de ieșire rămâne aproape de valoarea dorită. Cu toate acestea, când sarcina consumă mai mult curent, căderea de tensiune pe Rout devine mai mare. Ca rezultat, tensiunea primită de sarcină poate fi mai mică decât tensiunea produsă în interiorul amplificatorului operațional.
Impedanța de ieșire scăzută ajută amplificatorul operațional să conducă circuite externe mai eficient. Aceasta menține tensiunea de ieșire stabilă, reduce pierderile de semnal și îmbunătățește capacitatea amplificatorului de a funcționa cu condiții diferite de sarcină. Acest lucru este deosebit de util atunci când amplificatorul operațional este conectat la sarcini cu rezistență mică, cabluri, filtre, intrări ADC sau alte etape de circuit.
Impedanța de ieșire afectează, de asemenea, acuratețea semnalului și performanța la frecvențe mai mari. În circuitele practice, rezistența de ieșire poate interacționa cu capacitanța sarcinii și poate cauza o răspuns mai lent, oscilații sau lățimea de bandă redusă. Din acest motiv, puteți verifica atât limita curentului de ieșire a amplificatorului operațional, cât și capacitatea sa de a conduce sarcini capacitive sau cu impedanță scăzută.

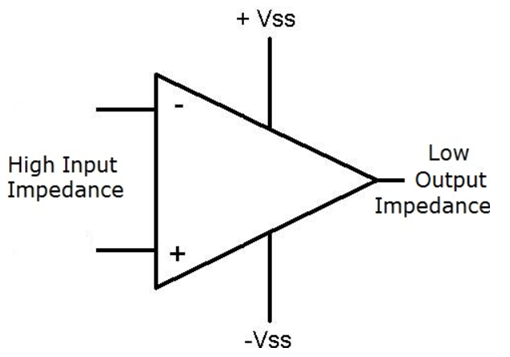

Impedanța de intrare mare împiedică amplificatorul operațional să perturbe semnalul sursă, în timp ce impedanța de ieșire scăzută îi permite să livreze un semnal de ieșire curat și stabil către următoarea etapă.

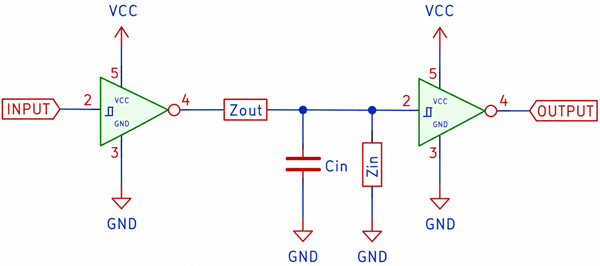

Imaginea de mai jos arată două etape de amplificare conectate în cascadă. Impedanța de ieșire (Zout) a primului amplificator este conectată la impedanța de intrare (Zin) a celui de-al doilea amplificator. Deși fiecare amplificator poate funcționa corect de unul singur, interacțiunea dintre aceste impedanțe poate afecta puterea semnalului și răspunsul de frecvență atunci când mai multe etape sunt conectate împreună.

Impedanța de ieșire a primului amplificator și impedanța de intrare a celui de-al doilea amplificator creează un divizor de tensiune. Din cauza acestui fapt, al doilea amplificator poate primi o tensiune mai mică decât tensiunea de ieșire inițială produsă de prima etapă. Cu cât diferența dintre Zin și Zout este mai mare, cu atât semnalul este transferat mai eficient.
Tensiunea de intrare văzută de un amplificator poate fi estimată folosind ecuația divizorului de tensiune:

Unde:
• Vin = Tensiunea care ajunge la intrarea amplificatorului
• Vsource = Tensiunea semnalului sursă
• Zin = Impedanța de intrare a amplificatorului
• Rs = Impedanța sursei
O impedanță de intrare mai mare permite mai multă tensiune a sursei să ajungă la intrarea amplificatorului, reducând pierderile de semnal.
Tensiunea de ieșire livrată unei sarcini este, de asemenea, afectată de impedanța de ieșire. Ieșirea amplificatorului și sarcina formează un alt divizor de tensiune.

Unde:
• VLoad = Tensiunea pe sarcină
• Vout = Tensiunea de ieșire a amplificatorului înainte de sarcină
• RLoad = Rezistența sarcinii
• Zout = Impedanța de ieșire a amplificatorului
O impedanță de ieșire mai mică permite livrarea unei tensiuni mai mari către sarcină și îmbunătățește capacitatea de conducere.
Imaginea arată, de asemenea, capacitanța de intrare (Cin) a celui de-al doilea amplificator. Împreună cu impedanța de ieșire (Zout) a primului amplificator, formează un filtru RC trece-jos. Pe măsură ce frecvența crește, această combinație poate atenua componentele de înaltă frecvență, reducând lățimea de bandă și întârziind tranzițiile semnalului.
Ca rezultat, o impedanță de ieșire excesivă sau o capacitanță de intrare poate duce la:
• Amplitudine redusă a semnalului
• Câștig general mai mic
• Lățime de bandă limitată
• Atenuare la frecvențe mari
• Timp de răspuns mai lent
• Alegeți impedanță de intrare mare pentru surse de semnal slab. Senzorii, divizoarele de tensiune și circuitele de măsurare produc adesea semnale mici și nu pot furniza mult curent. O impedanță de intrare mare minimizează sarcina și ajută la păstrarea acurateței semnalului.
• Selectați impedanță de ieșire scăzută pentru conducerea sarcinilor. Impedanța de ieșire scăzută permite amplificatorului operațional să livreze tensiune către sarcină cu pierderi de semnal minime și o mai bună stabilitate a tensiunii.
• Potriviți amplificatorul operațional cu impedanța sursei. Ca o regulă generală, impedanța de intrare a amplificatorului operațional ar trebui să fie mult mai mare decât impedanța sursei. Acest lucru se asigură că cea mai mare parte a tensiunii sursei ajunge la intrarea amplificatorului.
• Considerați cerințele de sarcină. Dacă amplificatorul operațional trebuie să conducă sarcini cu rezistență mică, cabluri lungi sau etape de circuit multiple, alegeți un dispozitiv cu o capacitate suficientă de curent de ieșire și impedanță de ieșire mică.
• Evaluați performanța la frecvențe mari. În circuitele de viteză mare, impedanța de ieșire și capacitanța de intrare pot afecta lățimea de bandă și calitatea semnalului. Selectați un amplificator operațional proiectat pentru frecvența de funcționare necesară.
• Utilizați amplificatoare buffer atunci când este necesar. Un urmaritor de tensiune sau o etapă buffer poate oferi impedanță de intrare foarte mare și impedanță de ieșire foarte mică, îmbunătățind transferul de semnal între etapele circuitului.
• Verificați specificațiile fișei tehnice. Revizuiți impedanța de intrare, impedanța de ieșire, curentul de bias de intrare, curentul de ieșire și lățimea de bandă pentru a vă asigura că amplificatorul operațional îndeplinește cerințele aplicației.
Impedențele de intrare și de ieșire nu sunt doar detalii mici din fișa tehnică. Acestea afectează direct calitatea semnalului, transferul de tensiune și fiabilitatea circuitului. În cele mai multe proiecte, alegeți un amplificator operațional cu impedanță de intrare mult mai mare decât impedanța sursei și impedanță de ieșire mult mai mică decât impedanța sarcinii. Acest lucru ajută la reducerea pierderii semnalului și menține amplificatorul funcționând cu precizie.
Impedanța de intrare a amplificatorului operațional ar trebui să fie mult mai mare decât impedanța sursei. Acest lucru minimizează efectele de încărcare și se asigură că cea mai mare parte a tensiunii sursei ajunge la intrarea amplificatorului.
Amplificatoarele operaționale cu intrare FET trag mult mai puțin curent de intrare deoarece etapa lor de intrare este controlată de tensiune în loc de curent. Acest lucru le face potrivite pentru senzori cu impedanță mare și circuite de măsurare de precizie.
Amplificatorul operațional poate să nu fie capabil să furnizeze curentul necesar. Acest lucru poate provoca scăderea tensiunii de ieșire, distorsionarea semnalului, supraîncălzirea sau performanța redusă.
Relațiile corespunzătoare ale impedanței ajută la maximizarea transferului de tensiune între etape, reducerea atenuării semnalului și menținerea câștigului și lățimii de bandă dorite ale amplificatorului.
Dacă impedanța de ieșire a amplificatorului operațional este prea mare, intrarea ADC poate să nu fie încarcată corespunzător în timpul eșantionării. Acest lucru poate introduce erori de conversie și reduce acuratețea măsurătorii.
La frecvențe mari, capacitanța și inductanța parazită devin semnificative. Aceste efecte pot schimba impedanța efectivă și pot reduce lățimea de bandă sau integritatea semnalului.
Simptomele pot include o tensiune de ieșire redusă, distorsionarea formei de undă, timp de răspuns mai lent, încălzire excesivă sau funcționare instabilă în condiții de sarcină mare.
Transferul semnalului depinde de ambele parametri. O impedanță de intrare mare ajută la păstrarea semnalului de intrare, în timp ce o impedanță de ieșire mică asigură livrarea eficientă a semnalului amplificat către etapa următoare sau sarcină. Împreună, ele determină performanța generală a circuitului.
