Ghid de cip DS1302 RTC: caracteristici, pinout, funcționare și interfață Arduino

Multe proiecte electronice trebuie să-și amintească ora corectă, chiar și atunci când alimentarea este oprită.Aici devine util cipul DS1302 RTC.Este un IC cu ceas în timp real la un cost redus, care poate urmări secunde, minute, ore, data, lună, an și corecția anului bisect până la 2100. De asemenea, acceptă baterie de rezervă, o interfață simplă cu 3 fire și stocare mică de date prin memoria RAM de 31 × 8 cu baterie.Acest articol va discuta despre caracteristicile DS1302, principiul de funcționare, circuitul de operare și multe altele.

Catalog

DS1302 Caracteristici și specificații

• Ceas și calendar în timp real - Urmărește secunde, minute, ore, dată, zi, lună, an și corecția anului bisect până la 2100.

• 31 × 8 RAM cu baterie - Include SRAM intern pentru stocarea unor cantități mici de date în timpul pierderii energiei.

• Interfață serială cu 3 fire - Utilizează o interfață de comunicare simplă cu pini CE, I/O și SCLK.

• Transfer de date în modul Burst - Suportă operațiuni rapide de citire și scriere pe mai mulți octeți pentru ceas și date RAM.

• Consum redus de energie - Proiectat pentru aplicații cu baterie cu curent de așteptare foarte scăzut.

• Suport de rezervă pentru baterie - Continuă indicarea timpului chiar și atunci când sursa de alimentare principală este deconectată.

• Logica compatibilă TTL - Compatibil cu TTL standard și cu majoritatea nivelurilor logice de microcontroler.

• Gamă largă de tensiune de operare - Funcționează de la 2,0 V la 5,5 V pentru o integrare flexibilă a sistemului.

• Pachet compact cu 8 pini - Disponibil în pachete DIP cu 8 pini și SO cu 8 pini pentru modele de PCB compacte.

• Suport de temperatură comercial și industrial - Suporta functionare de la 0°C la +70°C (comercial) si pana la -40°C la +85°C (industrial).

• Gamă largă de temperatură de depozitare - Poate rezista la temperaturi de depozitare de la -55°C la +125°C.

• Capacitate de lipit la 260°C - Suportă procesele standard de lipire în timpul asamblarii PCB.

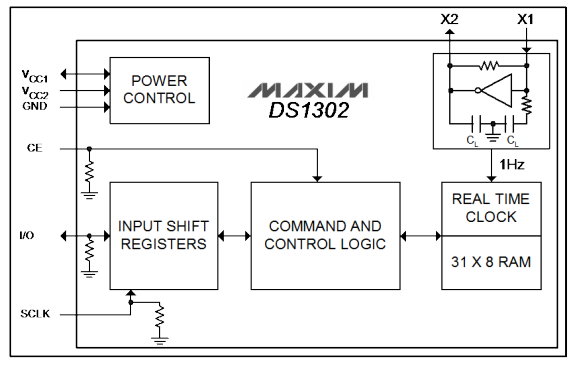

Cum funcționează cipul DS1302 RTC

The DS1302 este un cip de ceas în timp real (RTC) conceput pentru a menține informații exacte ale orei și calendarului chiar și atunci când alimentarea principală a sistemului este oprită.În interiorul cipului, un oscilator cu cristal de joasă frecvență de 32,768 kHz generează impulsuri de sincronizare precise care sunt împărțite intern pentru a produce secunde, minute, ore, zile, date, luni și ani în timp real.Cipul include, de asemenea, compensarea automată a anului bisect, permițându-i să urmărească corect datele calendaristice până în anul 2100.

Logica internă de comandă și control gestionează toate operațiunile de cronometrare și comunicarea cu microcontrolerul.DS1302 utilizează o interfață serială simplă cu 3 fire, constând din CE (Activare chip), I/O (Date) și SCLK (Ceas serial).Prin această interfață, microcontrolerul poate citi datele actuale de timp sau poate scrie setări actualizate ale ceasului în registrele RTC.Caracteristica modului în rafală permite transferul rapid de mai mulți octeți de date de ceas sau RAM într-un singur ciclu de comunicare.

DS1302 conține, de asemenea, 31 × 8 octeți de SRAM cu baterie pentru stocarea unor cantități mici de date de utilizator în timpul pierderii de energie.Circuitul său intern de control al puterii comută automat între sursa principală și sursa bateriei de rezervă.Când alimentarea externă este îndepărtată, RTC continuă să funcționeze din bateria de rezervă, asigurându-se că timpul și datele stocate sunt păstrate fără întrerupere.

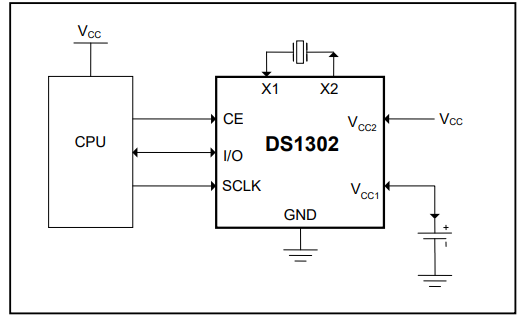

Circuitul de operare al DS1302

Circuitul de operare DS1302 arată conexiunile externe de bază necesare pentru ca cipul RTC să funcționeze în interiorul unui sistem încorporat.Cipul este conectat direct la microcontroler prin trei linii de comunicație: CE, I/O și SCLK.Aceste conexiuni permit procesorului să trimită comenzi și să schimbe date de timp sau de memorie cu cipul RTC în timpul funcționării sistemului.

Un cristal de ceas de 32,768 kHz este conectat între pinii X1 și X2 pentru a furniza semnalul de referință de ceas necesar pentru generarea precisă a timpului.Plasarea corectă a cristalului este importantă, deoarece urmele lungi de PCB sau zgomotul electric pot afecta stabilitatea sincronizarii și pot crește deviația ceasului.

DS1302 necesită, de asemenea, atât o sursă de alimentare principală, cât și o sursă de alimentare de rezervă.În majoritatea circuitelor, VCC2 este conectat la tensiunea sistemului primar, în timp ce VCC1 este conectat la o baterie rotundă.Acest aranjament hardware permite RTC să mențină informații despre timp atunci când alimentarea sistemului principal nu este disponibilă.

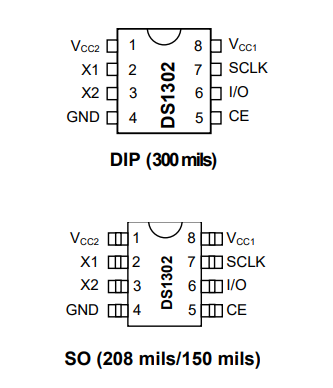

DS1302 Pinout și design hardware

Pin Număr	Pin Nume	Funcția	Hardware Notă de proiectare
1	VCC2	Puterea principală intrare de alimentare	Conectați acest pin la tensiunea sistemului principal, de obicei de la circuitul microcontrolerului.
2	X1	Cristal intrare oscilator	Conectați o parte din cristalul de 32,768 kHz aici.Păstrați traseul scurt pentru o mai bună stabilitate.
3	X2	Cristal ieșire oscilator	Conectați cealaltă parte a cristalului de 32,768 kHz aici.Evitați plasarea semnalelor zgomotoase în apropiere acest pin.
4	GND	Pământ	Conectați-vă la masă comună a circuitului.
5	CE	Activare cip	Folosit de către microcontroler pentru a începe comunicarea cu DS1302.
6	I/O	Bidirecțional linie de date	Transferă date între DS1302 și microcontroler.
7	SCLK	Ceas serial intrare	Primește ceasul impulsuri de la microcontroler în timpul transferului de date.
8	VCC1	Putere de rezervă intrare	Conectați-vă la a baterie de rezervă sau supercondensator pentru a păstra timpul în timpul pierderii de energie.

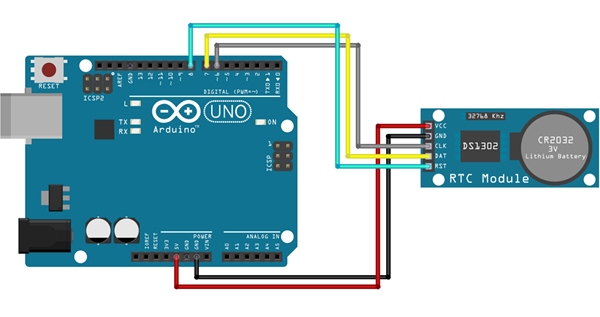

DS1302 Programare și interfață cu microcontroler

DS1302 este utilizat pe scară largă cu microcontrolere, deoarece interfața sa simplă cu 3 fire permite o comunicare ușoară cu plăcile de dezvoltare precum sistemele Arduino, ESP32, STM32, PIC și AVR.Microcontrolerul controlează cipul RTC prin pinii CE, DAT/I/O și CLK/SCLK pentru a citi sau actualiza informațiile despre timp și calendar.

DS1302 Pinul modulului	Arduino Pin UNO	Funcția
VCC	5V	Puterea principală aprovizionare
GND	GND	Teren comun conexiune
CLK	Pinul digital 2	Ceas serial semnal
DAT	Pinul digital 3	Bidirecțional comunicarea datelor
RST	Pinul digital 4	Activare cip / resetarea controlului

Într-o configurație tipică Arduino, modulul RTC primește energie direct de la placa Arduino, în timp ce pinii de comunicare se conectează la pinii I/O digitale.Microcontrolerul trimite comenzi de ceas și primește date în timp real prin interfața serială DS1302.Majoritatea proiectelor folosesc biblioteci Arduino, cum ar fi DS1302 sau Rtc de Makuna, pentru a simplifica programarea și a reduce complexitatea comunicațiilor de nivel scăzut.

Programarea DS1302 implică de obicei inițializarea RTC, setarea datei și orei corecte și citirea continuă a registrelor de timp pentru funcțiile de afișare sau control.Dezvoltatorii folosesc de obicei cipul în ceasuri digitale, alarme, cronometre, sisteme de prezență, controlere de automatizare și aplicații de înregistrare a datelor.

Datorită cerințelor sale hardware simple și a protocolului de comunicare prietenos pentru începători, DS1302 rămâne o soluție RTC populară pentru proiecte de electronice educaționale și design de sisteme integrate cu costuri reduse.

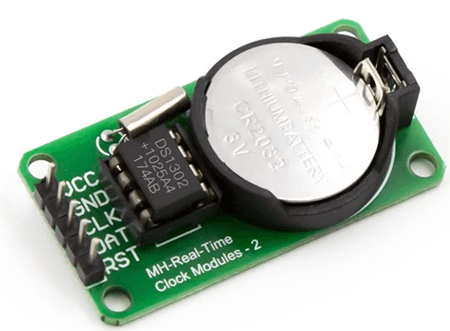

Modulul DS1302 RTC

Modulul DS1302 RTC este o placă gata făcută construită în jurul cipului DS1302.În loc să cablați IC-ul gol, cristalul, suportul bateriei de rezervă și piesele de susținere separat, modulul plasează aceste componente pe un PCB mic.Acest lucru îl face mai ușor de utilizat în prototipuri, ceasuri, cronometre și alte proiecte electronice cu costuri reduse.

Un modul obișnuit DS1302 include circuitul integrat RTC, un cristal de 32,768 kHz, un suport pentru baterie tip monedă și conectori pentru conexiune externă.Cristalul oferă referința de sincronizare, în timp ce suportul bateriei menține circuitul ceasului alimentat atunci când sursa principală este scoasă.Acest lucru permite modulului să păstreze datele de timp și calendar în timpul întreruperilor de alimentare.

Un detaliu important este circuitul bateriei de rezervă.Unele module DS1302 includ o cale de încărcare destinată celulelor reîncărcabile, dar mulți utilizatori instalează o celulă monedă CR2032 standard, care nu este reîncărcabilă.Înainte de a utiliza modulul pe termen lung, este important să verificați dacă placa are un circuit de încărcare și să alegeți tipul corect de baterie.

DS1302 vs alte cipuri RTC

Caracteristică	DS1302	DS1307	DS3231	PCF8563
Comunicare Interfață	serial cu 3 fire	I2C	I2C	I2C
Funcționează Tensiune	2,0 V – 5,5 V	4,5 V – 5,5 V	2,3 V – 5,5 V	1,0 V – 5,5 V
Precizia ceasului	Moderat	Moderat	Foarte sus	Bun
Temperatura Compensarea	Nu	Nu	Da	Nu
Cristal intern	Nu	Nu	Da	Nu
Baterie de rezervă Sprijin	Da	Da	Da	Da
RAM intern	31 × 8 octeți	56 de octeți	Utilizator limitat registre	Fără SRAM
Putere Consumul	Scăzut	Moderat	Scăzut	Foarte scăzut
Deriva timpului	Deriva mai mare posibil	Deriva moderată	Deriva foarte scăzută	Mai jos decât DS1307
Hardware Complexitatea	Simplu	Simplu	Foarte simplu	Simplu
Cost	Foarte scăzut	Scăzut	Mai sus	Scăzut
Cel mai bun caz de utilizare	Ceasuri de bază și Proiecte Arduino	RTC moștenire aplicatii	Cronometrare de precizie și sisteme IoT	Putere ultra-scăzută dispozitive portabile

Aplicații pentru cip-ul DS1302 RTC

Ceasuri digitale și sisteme de calendar

DS1302 este utilizat pe scară largă în ceasurile digitale și sistemele de calendar, deoarece poate menține informații în timp real despre dată și oră, chiar și în timpul întreruperilor de alimentare.Suportul pentru baterie de rezervă permite ceasurilor să continue să funcționeze fără resetare după pierderea alimentării, făcându-l potrivit pentru ceasuri LED, calendare desktop, ceasuri de perete și afișaje cu temporizator.

Arduino și proiecte de electronice educaționale

DS1302 este popular în Arduino și proiectele educaționale, deoarece interfața sa simplă de comunicare cu 3 fire facilitează programarea RTC pentru începători.Studenții și pasionații folosesc în mod obișnuit cipul pentru a afla despre sistemele încorporate, cronometrarea, comunicarea în serie și memoria cu baterie.

Sisteme de înregistrare a datelor

Multe sisteme de înregistrare a datelor cu costuri reduse folosesc DS1302 pentru a adăuga marcaje temporale citirilor senzorilor, măsurătorilor mediului și înregistrărilor de funcționare a mașinii.RTC ajută la menținerea urmăririi cronologice a evenimentelor chiar și atunci când sistemul principal pierde energie.În aplicațiile de înregistrare de bază, cum ar fi monitorizarea temperaturii sau urmărirea energiei, DS1302 oferă o cronometrare fiabilă fără a crește semnificativ costul hardware.

Sisteme de alarmare si programare

DS1302 este utilizat în mod obișnuit în sistemele de alarmă, cronometre automate și controlere de programare în care evenimentele trebuie să apară la anumite momente.Aplicații precum sistemele de clopoțel de școală, controlerele de irigare, mementourile pentru medicamente și temporizatoarele programabile pentru aparate utilizează RTC pentru a menține o programare precisă în timpul funcționării continue.

Home Automation și controlere încorporate

Sistemele de automatizare a locuinței folosesc adesea DS1302 pentru funcții de control bazate pe timp, cum ar fi iluminarea automată, programarea ventilatoarelor, monitorizarea securității și gestionarea aparatelor.RTC permite controlerelor încorporate să execute acțiuni în funcție de timpul real, în loc să se bazeze doar pe temporizatoarele software interne.

Dispozitive portabile alimentate cu baterii

DS1302 este potrivit pentru electronicele alimentate cu baterie datorită consumului redus de energie în standby și a funcționării cu baterie de rezervă.Temporizatoarele portabile, instrumentele portabile, dispozitivele compacte de monitorizare și sistemele încorporate de putere redusă folosesc cipul pentru a menține timpul în timp ce procesorul principal rămâne în modul de repaus sau este oprit.

Sisteme de control al prezenței și accesului

Sistemele de bază de prezență și dispozitivele de control al accesului folosesc DS1302 pentru a înregistra marcajele de timp pentru activitatea utilizatorului, înregistrări și înregistrarea evenimentelor.RTC ajută la menținerea înregistrărilor cronologice precise chiar și după întreruperile de alimentare sau repornirea sistemului.

Electronice de consum ieftine

DS1302 este utilizat pe scară largă în electronice de larg consum, cum ar fi cronometre de bucătărie, ceasuri electronice, controlere cu termostat, electronice de hobby și dispozitive simple de automatizare.Mulți producători aleg cipul deoarece necesită foarte puține componente externe, oferind totuși o funcționalitate fiabilă a ceasului în timp real.

DS1302 Informații de comandă

parte Număr	Temperatura Gama	Pachet Tip
DS1302+	0°C până la +70°C	8-PDIP (300 mils)
DS1302N+	-40°C până la +85°C	8-PDIP (300 mils)
DS1302S+	0°C până la +70°C	8-SO (208 mils)
DS1302SN+	-40°C până la +85°C	8-SO (208 mils)
DS1302Z+	0°C până la +70°C	8-SO (150 mils)
DS1302ZN+	-40°C până la +85°C	8-SO (150 mils)

Cum să alegi cipul RTC potrivit pentru proiectul tău

• Verificați nevoile de precizie - Utilizați DS1302 pentru sincronizarea de bază;alegeți DS3231 pentru o precizie mai mare.

• Potriviți interfața - DS1302 folosește seriale cu 3 fire, în timp ce DS1307, DS3231 și PCF8563 folosesc de obicei I2C.

• Luați în considerare utilizarea energiei - Alegeți RTC-uri de putere redusă pentru dispozitive portabile sau alimentate cu baterie.

• Verificați suportul de rezervă - Asigurați-vă că RTC poate păstra timpul când alimentarea principală este oprită.

• Examinați părțile externe - DS1302 are nevoie de un cristal extern, în timp ce DS3231 are încorporat un oscilator compensat.

• Potriviți aplicația - DS1302 se potrivește cu ceasuri, cronometre și proiecte de învățare;DS3231 se potrivește IoT și înregistrarea datelor.

• Echilibrează costul și fiabilitatea - DS1302 este mai ieftin, dar DS3231 este mai bun atunci când precizia contează.

Întrebări frecvente [FAQ]

1. De ce folosește DS1302 o baterie de rezervă?

Bateria de rezervă menține ceasul în funcțiune când alimentarea principală este oprită.Acest lucru împiedică sistemul să piardă timpul corect în timpul opririlor sau întreruperilor de curent.

2. Care este principala diferență dintre DS1302 și DS3231?

DS1302 este mai ieftin și mai simplu, dar DS3231 este mai precis.DS3231 are compensare de temperatură, în timp ce DS1302 depinde de un cristal extern.

3. De ce poate afecta aspectul PCB acuratețea DS1302?

DS1302 folosește un cristal de 32,768 kHz, care poate fi afectat de zgomot sau de urme lungi de PCB.Plasarea cristalului aproape de cip ajută la reducerea deplasării ceasului.

4. De ce este încă folosit DS1302 în proiectele Arduino?

Este ieftin, ușor de conectat și este acceptat de multe biblioteci.Acest lucru îl face util pentru începători, studenți și proiecte simple de sincronizare.

5. Cum ajută modul burst DS1302?

Modul Burst permite cipului să transfere mai mulți octeți de timp sau date RAM într-o singură operație.Acest lucru face citirea și scrierea datelor mai rapidă și mai ușoară.

6. De ce unele module DS1302 au probleme legate de siguranța bateriei?

Unele module includ un circuit de încărcare, dar mulți utilizatori instalează baterii CR2032 nereîncărcabile.Încărcarea unei baterii nereîncărcabile poate provoca daune sau scurgeri.

7. Cum ajută DS1302 sistemele cu consum redus?

DS1302 poate păstra timpul utilizând un curent de rezervă foarte scăzut.Acest lucru ajută dispozitivele alimentate cu baterie să mențină timpul chiar și atunci când procesorul principal este oprit.

8. De ce să folosiți un cip RTC în loc de sincronizare software?

Cronometrarea software-ului se oprește atunci când microcontrolerul resetează, inactivează sau pierde puterea.Un cip RTC păstrează timpul în mod independent folosind puterea de rezervă.
