Ghid Complet pentru Selecția Diodelor în Sistemele de Electronica de Putere

O diodă este fabricată dintr-un material semiconductor care permite curentului electric să circule într-o singură direcție. Funcționează ca o poartă unidirecțională pentru electricitate. Atunci când se aplică tensiunea directă corectă, dioda conduce curentul cu ușurință. Când tensiunea este inversată, blochează curentul și împiedică circulația acestuia. Această comportare simplă face ca diidele să fie esențiale în multe sisteme electronice, cum ar fi sursele de alimentare, încărcătoarele, convertizoarele, circuitele de protecție a semnalului și dispozitivele de comunicare. În acest articol, să discutăm despre cum funcționează selecția diodelor în practică, parametrii cheie care trebuie luați în considerare și un ghid pas cu pas pentru alegerea diodei potrivite pentru diferite aplicații electronice.

Catalog

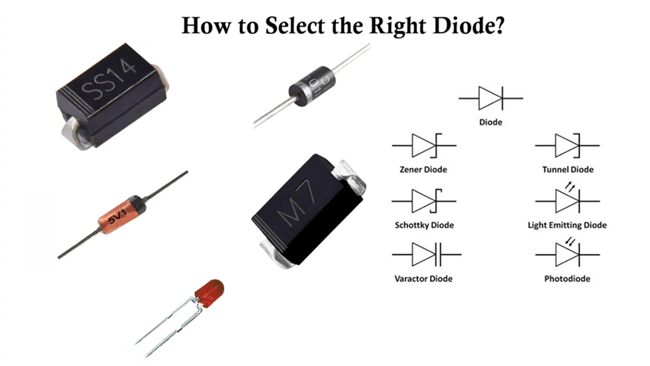

Parametrii pentru Alegerea Diodului Potrivit

Tensiunea Directă și Comportamentul de Conducție

Tensiunea directă (VF) este căderea de tensiune de-a lungul unei diode atunci când aceasta este într-o stare de conducție. Acest parametru influențează direct eficiența energetică și generarea de căldură în circuitele electronice.

Valorile tipice includ:

• Dioda de siliciu: aproximativ 0.6V până la 0.8V

• Dioda Schottky: aproximativ 0.2V până la 0.4V

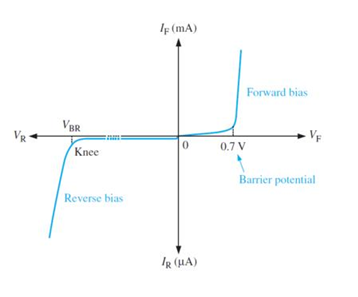

Relația dintre tensiune și curent este non-liniară. Odată ce pragul este atins, curentul crește exponențial mai degrabă decât liniar, urmând caracteristicile joncțiunii semiconductoare.

Temperatura afectează de asemenea performanța:

• Temperatura mai mare reduce VF

• Temperatura mai scăzută crește VF

Deoarece pierderea de putere este determinată de VF × IF, chiar și modificările mici ale tensiunii directe pot afecta semnificativ comportamentul termic în aplicațiile cu curent mare.

Clasificările Curentului și Capacitatea de Încărcare

Clasificarea curentului definește cât de mult curent electric o diodă poate gestiona în siguranță în condiții termice specificate. Acest limită este determinată în principal de temperatura joncțiunii și de capacitatea dispozitivului de a disipa căldura. Atunci când dioda funcționează în condițiile sale nominale, menține o conducție stabilă fără degradare permanentă.

Curentul maxim direct (IF) reprezintă curentul continuu pe care o diodă îl poate conduce în condții de funcționare stabilă. Acest parametru este limitat în principal de constrângerile termice, deoarece curentul excesiv crește disiparea energiei și ridică temperatura joncțiunii. Dacă această limită este depășită timp îndelungat, se pot produce daune permanente din cauza supraîncălzirii joncțiunii semiconductoare și structurii de carcasă.

În aplicațiile de redresoare, curentul mediu rectificat (IO) este utilizat pentru a defini capacitatea de manipulare a curentului pe termen lung în cadrul conversiei CA-CC. Această valoare depinde de forma undei, ciclu de lucru și designul termic al dispozitivului. O gestionare corespunzătoare a căldurii și a termice pe PCB afectează în mod direct cât de aproape poate funcționa dioda în raport cu clasificarea sa IO.

În plus față de funcționarea continuă, diodele trebuie să reziste și la stresul de curent mare pe termen scurt. Curentul de suprasarcină (IFSM) reprezintă curentul de vârf direct non-repetitiv care apare în timpul evenimentelor tranzitorii, cum ar fi comutarea la pornire sau încărcarea condensatorilor. Chiar dacă această condiție durează doar câteva milisecunde, poate impune stres termic și mecanic semnificativ asupra joncțiunii.

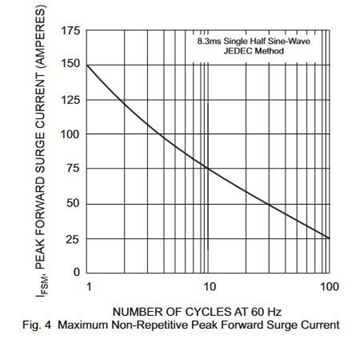

Acest comportament este clar ilustrat în figura de mai jos, care arată relația dintre capacitatea de curent de supratensiune și numărul de cicluri AC la 60 Hz. Pe măsură ce durata supratensiunii crește, curentul de vârf permis scade din cauza stresului termic acumulat în dispozitiv.

Clasificările de tensiune inversă și limitele de defectare

Clasificările de tensiune inversă definesc tensiunea maximă pe care un diodă o poate bloca în starea neconducătoare fără a intra în defectare. Cel mai important parametru este Tensiunea de Repetiție de Vârf Inversă (VRRM), care stabilește limita de operare sigură în condiții normale de circuit, inclusiv comutări repetitive și fluctuații minore de tensiune.

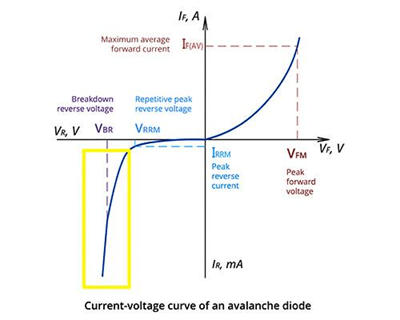

Figura ilustrează caracteristica curent–tensiune (I–V) a unui diodă de avalanșă, arătând modul în care comportamentul de blocare inversă este menținut până în regiunea de defectare. Pe măsură ce tensiunea inversă crește, diodă rămâne într-o stare de scurgere redusă până când atinge tensiunea de defectare (VBR), moment în care curentul crește brusc din cauza conducerii prin avalanșă.

În designul practic, VR și VRRM trebuie să fie întotdeauna păstrate sub regiunea de defectare cu o marjă de siguranță suficientă pentru a evita conducerea neintenționată. Depășirea acestor limite forțează dioda într-o defectare prin avalanșă, conducând la curent de scurgere excesiv, disipare de putere și posibile daune termice.

Imaginea leagă clar limitele de operare (VRRM) de comportamentul fizic de defectare (VBR), subliniind de ce selecția corectă a tensiunii inverse este critică în circuitele electronice de putere.

Performanța de comutare și comportamentul dinamic

Performanța de comutare descrie cât de repede o diodă trece între stările conductive și neconducătoare. Acest comportament este determinat în principal de încărcarea stocată în joncțiunea PN în timpul evenimentelor de comutare.

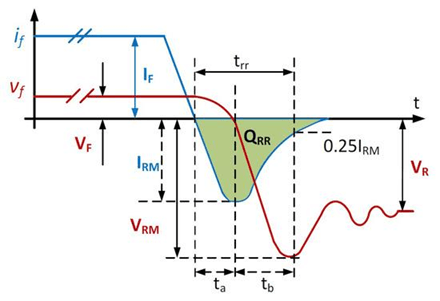

Diagrama ilustrează întregul proces de comutare de la conducția înainte la blocarea inversă. Când dioda își schimbă polaritatea, încărcarea stocată cauzează un curent invers temporar cunoscut sub numele de curent de recuperare inversă (IRM). Timpul necesar pentru ca dioda să-și recupereze starea de blocare este definit ca timpul de recuperare inversă (trr).

Zona umbrită din forma de undă reprezintă încărcarea de recuperare inversă (Qrr), care corespunde direct pierderilor de comutare. Un Qrr mai mare înseamnă că mai multă energie este disipată în timpul fiecărui ciclu de comutare, reducând eficiența în funcționarea la frecvențe înalte.

Capacitanta joncțiunii (Cj) afectează de asemenea comportamentul de comutare influențând cât de repede dioda răspunde la schimbările de tensiune. O capacitanță mai mică îmbunătățește viteza de comutare, reduce pierderile și îmbunătățește integritatea semnalului în circuitele RF și digitale rapide.

Performanța termică și disiparea puterii

Performanța termică determină fiabilitatea și gama de operare sigură a unei diode sub sarcină. Disiparea puterii este calculată în principal folosind VF × IF, reprezentând căldura generată în timpul conducerii. Disiparea excesivă a puterii crește temperatura joncțiunii, ceea ce reduce eficiența și scurtează durata de viață a dispozitivului.

Rezistența termică descrie cât de eficient căldura se transferă de la joncțiune la mediu, RθJC reprezentând transferul de la joncțiune la carcasă și RθJA reprezentând transferul de la joncțiune la mediu. O rezistență termică mai mică îmbunătățește fluxul de căldură și permite o operare la curent mai mare. Temperatura maximă a joncțiunii (Tj max) definește limita termică superioară dincolo de care apare o daune permanentă sau o degradare a performanței. Deratingul este aplicat frecvent în design pentru a opera dioda sub limitele maxime pe măsură ce temperatura crește, îmbunătățind fiabilitatea pe termen lung și reducând stresul termic.

Curent de scurgere și stabilitate

Curentul de scurgere inversă (IR) este curentul mic care curge atunci când un diod este polarizat invers. Diodele de siliciu prezintă de obicei scurgeri foarte mici, în timp ce diodele Schottky arată scurgeri mai mari din cauza structurii lor de joncțiune metal-semiconductor. Curentul de scurgere crește semnificativ cu temperatura, făcându-l un parametru critic în circuitele de precizie, cu putere redusă și impedanță mare. Chiar și curenții de scurgere mici pot introduce erori de măsurare sau reduce eficiența în sisteme analogice sensibile și alimentate cu baterii.

Capacitatea de gestionare a energiei și capacitatea de protecție

Capacitatea de gestionare a energiei definește cât de bine o diodă poate supraviețui condițiilor tranzitorii și de defect. Clasificarea I²t reprezintă energia pe care o diodă o poate suporta în timpul evenimentelor scurte de supratensiune și este deosebit de importantă în circuitele de protecție. O clasă I²t mai mare îmbunătățește toleranța la curenții de intrare și condițiile de scurtcircuit. Energia de avalanșă (EAS) indică capacitatea diodedelor de a absorbi în siguranță energia în timpul evenimentelor de defectare controlate, ceea ce este de obicei necesar în protecția de supratensiune și electronica auto unde vârfurile de tensiune sunt frecvente.

Performanța zgomotului și integritatea semnalului

Zgomotul diodelor este generat din cauza mișcării purtătorilor și a tranzițiilor de comutare, afectând calitatea semnalului în aplicații sensibile. Performanța zgomotului devine critică în sistemele RF, procesarea audio și circuitele analogice de precizie unde integritatea semnalului trebuie să fie păstrată. Diodele cu recuperare rapidă și diodele Schottky sunt adesea preferate deoarece generează zgomot de comutare mai mic și reduc interferențele, îmbunătățind acuratețea și stabilitatea generală a sistemului.

Influența pachetului și limitele designului fizic

Pachetul fizic al unei diode afectează semnificativ performanța termică, manipularea curentului și fiabilitatea mecanică. Pachetele mai mari oferă de obicei o disipare mai bună a căldurii, în timp ce pachetele compacte sunt potrivite pentru proiecte cu restricții de spațiu, dar pot avea o capacitate termică mai mică. Dispunerea PCB-ului și aria de cupru influențează puternic distribuția căldurii, făcând designul termic un factor critic dincolo de specificațiile electrice. Metoda de montare, fie că este montare de suprafață sau prin găuri, afectează de asemenea eficiența transferului de căldură și robustetea mecanică sub vibrații sau condiții de stres.

Considerații privind fiabilitatea

Fiabilitatea pe termen lung a diodei depinde de stresul electric, termic și mecanic de-a lungul timpului. Picăturile de tensiune, suprasarcinile de curent mare, ciclurile termice și vibrațiile mecanice pot degrada treptat joncțiunea semiconductorului. Îmbătrânirea materialelor contribuie, de asemenea, la deranjamentele de performanță în operarea pe termen lung. Deratingul adecvat, designul termic stabil și condițiile de operare controlate extind semnificativ durata de viață a diodei și mențin un comportament electric consistent pe parcursul întregii sale vieți utile.

Cerințe de siguranță și certificare

În sistemele industriale și comerciale, diodele trebuie adesea să respecte standarde internaționale de siguranță și calitate. Certificările cum ar fi UL, CSA și TUV/VDE asigură că componentele îndeplinesc cerințe stricte pentru siguranța electrică, fiabilitate și durabilitate ambientală. Respectarea acestor standarde este esențială în industriile reglementate, unde consistența performanței și prevenirea defectelor sunt critice pentru siguranța sistemului și aprobarea certificării.

Greșeli comune în selecția diodei

• Supraîncălzirea diodei sursă de alimentare în funcțiune - O diodă funcționează normal la sarcină mică, dar se supraîncălzește sub sarcină maximă deoarece curentul real de funcționare este mai mare decât se aștepta, ceea ce duce la o defecțiune termică.

• Defecțiunea SMPS din cauza diodei cu recuperare lentă - O diodă rectificatoare standard este utilizată într-o sursă de alimentare de comutare, provocând pierderi excesive de comutare, acumulare de căldură și eficiență redusă la frecvențe mari.

• Spargerea tensiunii în timpul evenimentelor de supratensiune - În circuitele de alimentare, picoasele de tensiune în timpul startului sau al comutării sarcinii depășesc evaluarea diodei, rezultând un scurtcircuit brusc sau o defecțiune permanentă.

• Pierdere neașteptată de eficiență în proiectele cu tensiune mică - În sistemele de 5V sau 12V, o diodă cu tensiune înainte mare cauzează pierderi semnificative de putere, reducând eficiența generală a sistemului.

• Pierdere de izolație reversibilă afectând dispozitivele alimentate cu baterie - În circuitele în modul de așteptare sau somn, un curent mic de pierdere încet epuizează bateria, reducând timpul de așteptare.

• Probleme EMI în circuitele de comutare de mare viteză - O diodă cu o sarcină de recuperare reversibilă mare generează zgomot de comutare, provocând interferențe electromagnetice în liniile de semnal din apropiere.

• Distorsiunea semnalului senzor în circuitele de precizie - Capacitatea joncțiunii diodei alterează comportamentul semnalului în căile analogice sau RF, rezultând măsurători inexacte.

• Defecțiune termică în layout-uri PCB compacte - O diodă funcționează bine în teste, dar eșuează în produsul real din cauza suprafeței insuficiente de cupru pe PCB și disipării slabe a căldurii.

• Deteriorarea la supratensiune în condiții de pornire - În timpul încărcării condensatorului la pornire, curentul de pornire depășește capacitățile diodei, cauzând o defecțiune bruscă chiar dacă curentul normal se află în limite.

• Eșecul circuitului auto în condiții de temperaturi extreme - O diodă care funcționează la temperatura camerei eșuează în medii calde din cauza marginii termice reduse și a curentului de pierdere accelerat.

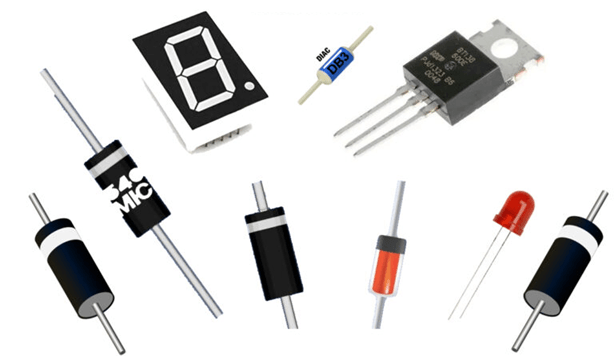

Cum să selectați dioda corectă pas cu pas

Pasul 1: Definită cerințele de tensiune de operare

Începeți prin a identifica tensiunea maximă prezentă în circuit, inclusiv operațiunea normală și picoasele transiente.

• Determinați tensiunea inversă de vârf în aplicație

• Alegeți o diodă cu VRRM mai mare decât tensiunea maximă a circuitului

• Adăugați o marjă de siguranță (de obicei 20%-50%) pentru supratensiuni neașteptate

Acest lucru previne spargerea inversă și asigură o funcționare stabilă sub stresul de tensiune.

Pasul 2: Determinați cerințele de curent de sarcină

Apoi, calculați curentul așteptat care trece prin diodă în timpul funcționării.

• Identificați curentul continuu înainte (IF)

• Verificați curentul mediu rectificat (IO) pentru aplicațiile AC

• Considerați curentul de suprasarcină maxim (IFSM) în condiții de pornire

Alegeți un diode care poate gestiona în siguranță atât nivelurile de curent continuu, cât și pe cele transiente.

Pasul 3: Evaluați pierderile de putere și condițiile termice

Performanța diodei este influențată puternic de generarea de căldură.

• Estimați pierderea prin conducție folosind: P = VF × IF

• Verificați rezistența termică (RθJA / RθJC)

• Asigurați-vă că temperatura joncțiunii rămâne sub limita maximă (Tj max)

Dacă disiparea căldurii este insuficientă, diodele se pot defecta chiar dacă specificațiile electrice sunt în limite.

Pasul 4: Verificați cerințele de viteză a comutării

Pentru circuite de comutare sau de frecvență înaltă, viteza diodei este critică.

• Utilizați diode cu recuperare rapidă sau diode Schottky pentru aplicații de mare viteză

• Verificați timpul de recuperare inversă (trr)

• Considerați sarcina de recuperare inversă (Qrr) pentru eficiența comutării

Diodele mai lente cresc pierderile de comutare și reduc eficiența sistemului.

Pasul 5: Evaluați comportamentul la frecvențe înalte

În sistemele RF sau digitale rapide, efectele parazite devin importante.

• Verificați capacitanța joncțiunii (Cj)

• O capacitanță mai mică îmbunătățește integritatea semnalului

• O Cj mare poate provoca distorsiuni sau probleme EMI

Acest pas este esențial pentru circuitele de comunicație și semnale de precizie.

Pasul 6: Considerați cerințele de curent de scurgere

Curentul de scurgere afectează aplicațiile de putere mică și de precizie.

• Diode de siliciu: scurgere foarte mică

• Diode Schottky: scurgere mai mare, în special la temperaturi ridicate

• Evaluați impactul în sistemele în stand-by sau alimentate de baterii

Alegeți un diode cu comportament de scurgere acceptabil pentru tipul de circuit.

Pasul 7: Evaluați capacitatea de gestionare a suprasarcinilor și energiei

Circuitele din viața reală experimentează adesea pulsuri scurte și condiții de defecțiune.

• Verificați evaluarea curentului de suprasarcină (IFSM)

• Considerați evaluarea I²t pentru capacitatea de absorbție a energiei

• Evaluați evaluarea energiei de avalanșă (EAS), dacă este cazul

Acest lucru asigură protecție împotriva curentului de pornire și evenimentelor transiente.

Pasul 8: Selectați tipul de ambalaj adecvat

Construcția fizică afectează performanța termică și electrică.

• Ambalajele SMD oferă un design compact, dar o capacitate termică mai mică

• Ambalajele cu găuri prin PCB gestionează mai eficient puterea mai mare

• Suprafața de cupru a PCB-ului joacă un rol major în disiparea căldurii

Ambalajul trebuie să corespundă atât cerințelor electrice, cât și celor termice.

Pasul 9: Verificați fiabilitatea și condițiile de mediu

În final, asigurați-vă că diodele pot funcționa în condiții din lumea reală.

• Ciclicitatea temperaturii și stresul termic

• Durabilitatea mecanică

• Comportamentul la îmbătrânire pe termen lung

• Mediu de operare (industrial, auto, consum)

Pasul 10: Potriviți tipul de diode cu aplicația

Selectați categoria corectă de diode pe baza nevoilor aplicației:

• Diode Schottky → eficiență înaltă, cădere de tensiune mică, comutare rapidă

• Diode cu recuperare rapidă → surse de alimentare comutate și convertoare

• Diode standard de rectificare → rectificare AC de frecvență joasă

• Diode de protecție → suprimarea suprasarcinilor și evenimentelor transiente

Concluzie

Selectarea diodei potrivite necesită o înțelegere completă a comportamentului electric, termic și dinamic în condiții de operare reale. În proiectele practice, selectarea corectă a diodei îmbunătățește eficiența, reduce generarea de căldură, previne defectarea în timpul apusurilor de tensiune și asigură o funcționare stabilă în timp. Pe de altă parte, o selecție greșită poate duce la pierderi de energie, un comportament de comutare instabil sau eșec prematur al componentelor, în special în sistemele de înaltă frecvență sau de putere mare.

Întrebări frecvente [FAQ]

1. Cum influențează capacitanța joncțiunii diodei performanța în circuitele digitale de mare viteză și RF?

Capacitanța joncțiunii încetinește tranzițiile de tensiune și poate distorsiona semnale rapide. În RF și comutarea de mare viteză, o capacitanță mai mare crește pierderile de semnal și reduce precizia, astfel că diodele cu Cj scăzut sunt preferate pentru o integritate a semnalului mai curată.

2. De ce devine comportamentul de recuperare inversă a diodei critic în sursele de alimentare cu comutare?

Recuperarea inversă generează spike-uri de curent în timpul tranzițiilor de comutare. În SMPS, acest lucru crește pierderea de comutare, căldura și EMI, ceea ce reduce eficiența și poate stresa tranzistoarele de comutare, dacă nu este controlat corespunzător.

3. Cum influențează variația temperaturii fiabilitatea pe termen lung a diodei în aplicațiile reale?

O temperatură mai ridicată crește curentul de scurgere și reduce stabilitatea tensiunii directe. În timp, acest lucru accelerează îmbătrânirea joncțiunii și poate scurta durata de viață dacă proiectarea termică și deratingul nu sunt gestionate corespunzător.

4. Care este diferența practică dintre evaluarea curentului de suprasarcină a diodei și evaluarea curentului continuu?

Curentul continuu definește funcționarea sigură pe termen lung, în timp ce curentul de supratensiune se referă la vârfuri de scurtă durată, cum ar fi curentul de pornire. Stresul repetat de supratensiune poate degrada joncțiunea chiar dacă limitele continue nu sunt depășite.

5. Cum influențează selecția pachetului de diode performanța termică în proiectele compacte de PCB?

Pachetele mai mici au o disipație limitată a căldurii, cauzând o temperatură mai mare a joncțiunii. Pachetele mai mari sau cele îmbunătățite termic îmbunătățesc răspândirea căldurii și permit funcționarea la curent mai mare în aceleași condiții.

6. De ce este curentul de scurgere inversă mai critic în sistemele alimentate de baterii și cu putere redusă?

Chiar și o mică scurgere epuizează continuu energia stocată în modul de așteptare. Acest lucru reduce durata de viață a bateriei și afectează circuitele de precizie unde pierderile la nivel de microampere devin semnificative în timp.

7. Cum influențează viteza de comutare a diodei generarea EMI în electronica de putere?

Comutarea lentă crește timpul de tranziție, generând zgomot electromagnetic mai mare. Diodele cu recuperare rapidă reduc suprapunerea comutării, minimizând EMI și îmbunătățind stabilitatea generală a circuitului.

8. Ce riscuri de design apar atunci când tensiunea nominală a diodei este aleasă prea aproape de limitele de funcționare?

Dacă marja este prea mică, spike-urile tranzitorii pot depăși tensiunea de ruptură, cauzând stres de avalanșă, rulare termică sau defecțiune permanentă a dispozitivului în timpul supratensiunilor neașteptate.
